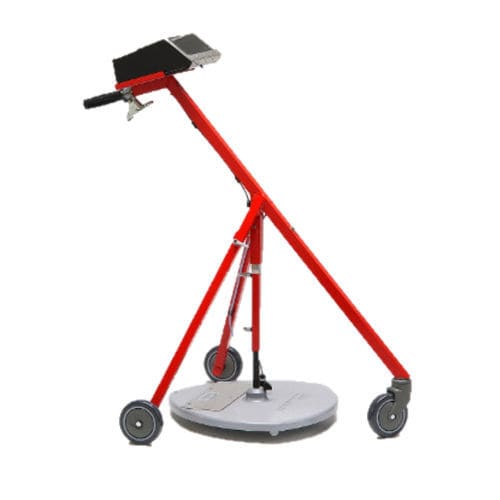

Misuratore di spessore da strada StratoTest 4100

per strutture in calcestruzzoportatilecon display digitale

Panoramica del prodotto
Strumento di misura progettato per l'uso in cantiere in condizioni gravose per determinare lo spessore di strati non metallici come miscele bituminose (asfalto), scorie di altoforno, ghiaia e calcestruzzo. La misura è non distruttiva ed è approvata secondo TP D-StB 12 per la determinazione di spessori singoli e totali nella costruzione di strade. In cantiere si posiziona una lamina di alluminio alla base dello strato d'asfalto come riflettore; la lamina viene incorporata dall'aggregato e non altera l'adesione tra gli strati. Diversamente dalla carotatura, questo metodo non danneggia lo strato costruito. I riflettori vengono individuati tramite un display a barre sull'apparecchio o acusticamente con le cuffie fornite.

Sonde

• N 100ST: Fino a 100 mm per la misurazione dello strato di usura
• N 400ST: Intervallo di misura 0–400 mm per la misurazione degli strati portanti e di usura
• N 800ST: Sonda opzionale per estendere l'intervallo fino a 800 mm

Applicazioni

• Misurazione non distruttiva dello spessore di strati non magnetici in edilizia
• Strati di asfalto, scoria, ghiaia e calcestruzzo nella costruzione stradale
• Strati di calcestruzzo nelle opere di discarica

Caratteristiche

• Misura non distruttiva
• Omologato secondo TP D-StB 12
• Intervallo di misura fino a 400 mm (a seconda della sonda)
• Visualizzazione diretta digitale dello spessore
• Misurazioni ripetute illimitate nello stesso punto
• Individuazione agevole dei riflettori (display a barre e acustica)

Fornitura

• Apparecchio StratoTest 4100
• Sonda di misura N 400ST (standard)
• Carrello pieghevole per misurazioni
• Lastra di taratura
• Cuffie
• Pila 9 V a blocco, tipo 6LR61
• Valigetta di trasporto in plastica

Intervalli di misura
0 ... 40 cm · sonda N400ST standard
0 ... 10 cm · sonda N100ST opzionale
0 ... 80 cm · sonda N800ST opzionale

Specifiche tecniche

• Principio di misura: metodo a correnti parassite
• Strati misurabili: tutti i materiali non metallici presenti nelle costruzioni stradali
• Riflettori: fogli di alluminio o lamiere d'acciaio nelle dimensioni comuni
• Campo di misura: 0 ... 40 cm (N400ST); 0 ... 10 cm (N100ST); 0 ... 80 cm (N800ST)
• Risoluzione: 0,1 cm per 0 ... 30 cm; 0,2 cm per 30 ... 35 cm; 0,4 cm per 35 ... 40 cm
• Tolleranza tipica (sonda standard, riflettori alluminio 0,7 m x 0,3 m e 1,0 m x 0,3 m): 0 ... 30 cm: ±(0,1 cm + 2% del valore letto); 30 ... 35 cm: ±2% del valore letto; 35 ... 40 cm: ±3% del valore letto
• Display: LCD digitale
• Memoria dati: modalità DIRECT ≈ 500 letture singole con valori statistici; modalità SITE ≈ 6.000 letture singole con statistiche; 5 memorie sito con 300 stazioni ciascuna; 4 posizioni di misura per stazione; 5 tipi di materiale per posizione
• Alimentazione: 1 x pila alcalina 9 V (tipo 6LR61)
• Autonomia: circa 20 ore
• Temperatura ambiente: apparecchio 0 °C–50 °C; sonda 0 °C–70 °C
