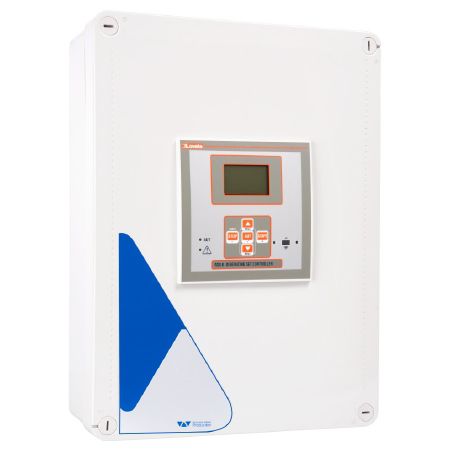

Quadro di intervento automatico in caso di mancanza rete, completo di centralina di gestione e controllo (AMF) + commutazione (ATS).
La centralina di controllo presente nel quadro MASTER è adatta alla gestione di tutti i tipi di gruppi elettrogeni grazie alla sua semplicità e flessibilità di programmazione.
Il sistema di commutazione rete/gruppo avviene tramite teleruttori o sezionatore motorizzato istallati all’interno del quadro MASTER stesso.
La serie quadri Master è realizzata con cassette in materiale termoplastico o in metallico in base alla potenza di commutazione.
CARATTERISTICHE GENERALI
Ingresso rete 3N~50/60Hz 400v +/-10% o 1N~50/60Hz 230v +/-10%;
Ingresso gruppo 3N~50/60Hz 400v +/-10% o 1N~50/60Hz 230v +/-10%;
Uscita utenza 3N~50/60Hz 400v +/-10% o 1N~50/60Hz 230v +/-10%;
Controllo del gruppo elettrogeno con gestione automatica della commutazione rete-generatore;
Ingresso da batteria gruppo;
Display LCD grafico.
Testi per misure, impostazioni e messaggi in 5 lingue.
Funzioni di I/O avanzate programmabili.
Gestione di 4 configurazioni alternative selezionabili da selettore.
Allarmi completamente definibili dall’utente.
Elevata accuratezza delle misure in vero valore efficace (TRMS).
Ingresso di misura tensioni di rete trifase+neutro.
Ingresso di misura tensioni generatore trifase+neutro.
