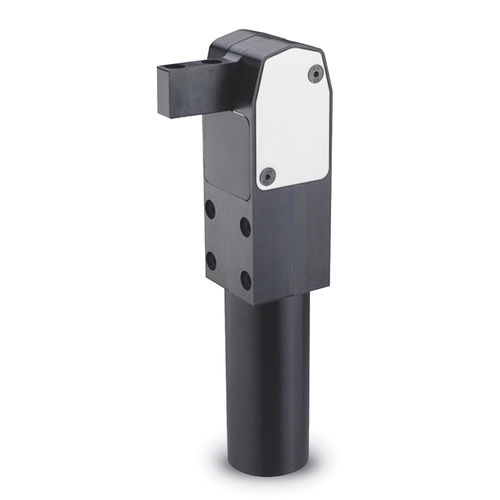

Attrezzo di serraggio pneumatico MM-BL

per pezzi da lavorarein acciaioa doppio effetto

MM-BL Attrezzi di serraggio pneumatici per bloccaggio laterale Gli attrezzi di serraggio pneumatici (brevetto Misati) vengono utilizzati per bloccare parti meccaniche da lavorare o movimentare su maschere e supporti. Gli attrezzi di serraggio sono caratterizzati da un cilindro pneumatico a doppio effetto che trasmette un movimento rotatorio al braccio di serraggio. Le caratteristiche principali: • - elevata forza di bloccaggio; • - dimensioni ridotte; • - basso consumo di aria compressa; • - peso ridotto. Il percorso del braccio di serraggio è stato progettato in modo che, una volta raggiunta la posizione di bloccaggio, si ottenga una situazione di auto mantenimento. La corsa del braccio di serraggio è rapida nell’operazione di bloccaggio, ma rallentata nell’ultimo tratto; per cui, solitamente, non è necessario installare un ammortizzatore pneumatico. Il meccanismo di bloccaggio è composto da due cuscinetti a rullini che garantiscono coppie di bloccaggio ottimali e un’usura minima. La posizione dei fori per il collegamento con l’aria compressa alla base del cilindro evita che i tubi di connessione ingombrino l’area di lavoro. La posizione dei fori di montaggio praticati sul monoblocco degli attrezzi di serraggio pneumatici è stata prevista in modo da permettere l’installazione direttamente su fori filettati o in alternativa su fori passanti lisci a mezzo di bulloni. I cilindri di diametro 20, 32, 40 e 50 mm sviluppano un momento di serraggio compreso tra 60 Nm e 475 Nm, valori molto superiori rispetto a prodotti simili sul mercato. In appositi test di sollecitazione a fatica questi attrezzi hanno mantenuto un regolare funzionamento anche dopo 20 milioni di cicli.
