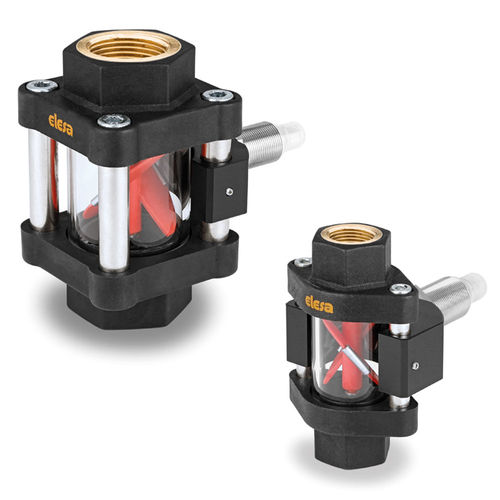

Indicatore di portata HVF-E

a elicaa rotorebidirezionale

Indicatori visivi di flusso con misuratore di portata, flange terminali in tecnopolimero Caratteristiche e applicazioni: L’indicatore può essere montato in qualunque posizione. Nel caso in cui venisse montato su tubi rigidi, si raccomanda di posizionare l'indicatore perfettamente in asse ai tubi stessi. L’indicatore funziona con flussi liquidi bidirezionali che abbiano una viscosità inferiore ai 30cSt. Affinchè l'elica possa ruotare è necessaria una portata minima che dipende dal tipo di fluido e dalla sua viscosità. Al passaggio della portata minima di fluido, il rotore inizia a ruotare con una velocità proporzionale alla portata del fluido. Il sensore induttivo, completamente separato dalla zona di passaggio del liquido, legge di conseguenza il passaggio delle due clips metalliche montate sul rotore, fornendo una variazione di frequenza che può essere trasformata in una lettura della portata tramite collegamento ad un PLC. Flange terminali e portasensore: Tecnopolimero a base polipropilenica (PP), colore nero, finitura mat. Asse e rotore ad elica: Tecnopolimero a base polipropilenica (PP), colore rosso. Clips di attivazione del sensore in acciaio INOX AISI 304. Visiera tubolare: Vetro borosilicato, alta resistenza, adatto anche per utilizzo con soluzioni contenenti glicole. Sensore: Sensore induttivo in ottone nichelato Tiranti: Acciaio INOX AISI 316L. Guarnizioni di tenuta: Gomma sintetica NBR. Esecuzione standard: Boccole in ottone con filettatura gas cilindrica secondo normativa UNI ISO 228/1. Temperatura massima di esercizio in continuo: 100° C.
