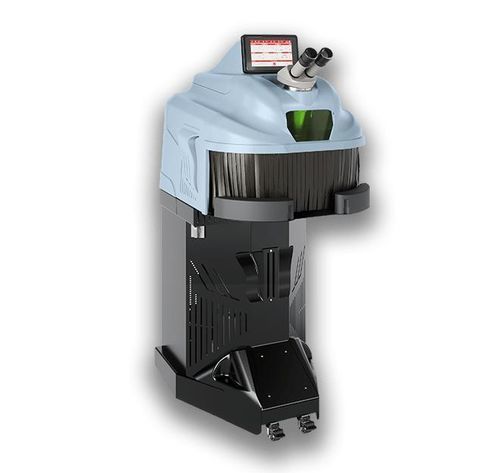

Sistema di saldatura laser Nd:YAG MEGA 9.0

automatico230 V monofasea camera

Panoramica
Potenza e precisione per la saldatura di metalli preziosi e componenti industriali; Mega 9.0 è pensata per produzioni intensive e interventi di riparazione di precisione. Integra una sorgente Nd:Ce:YAG a doppia lampada con PFC potenziato, doppio circuito di raffreddamento ad acqua rinforzato e una ampia camera di saldatura con apertura inferiore per pezzi voluminosi. Il pannello 7" a colori con telecamera integrata consente visualizzazione in tempo reale e controllo accurato del processo.

Caratteristiche principali

• Architettura laser doppia lampada, singola barra, con PFC potenziato
• Potenza media elevata: 150 W
• Elevata potenza di picco e spari stabili ad alte frequenze
• Tecnologia SMSP e Gaussian Smooth Spot per distribuzione uniforme dell'energia
• Ampia camera di saldatura con apertura inferiore per pezzi sovradimensionati
• Display touchscreen 7" a colori con telecamera integrata per il monitoraggio

Applicazioni

• Saldatura di metalli preziosi e riflettenti: platino, titanio, oro, argento, palladio
• Riparazione e assemblaggio di orologi, occhiali e minuteria metallica
• Saldatura con materiale d'apporto senza necessità di pulizia post-saldatura
• Riparazione di difetti di fusione (porosità, fratture)
• Riparazione di stampi e componenti industriali
• Saldatura in aree difficili da raggiungere con tecniche tradizionali

Performances

• Sorgente laser: 2x lampade, 1x Nd:Ce:YAG 1064 nm
• Potenza media: 150 W
• Potenza di picco: 15 kWp
• Energia per impulso: fino a 300 J

Varianti / Caratteristiche

• Sorgente laser e lunghezza d'onda: 2x lampade, 1x Nd:Ce:YAG 1064 nm
• Potenza media: 150 W
• Potenza di picco: 15 kWp
• Energia max: 300 J
• Frequenza max (Hz): 50
• Tempo impulso: 0,1 - 20 ms
• Diametro spot: 0,2 - 2,0 mm (regolazione motorizzata)
• Regolazione spot: motorizzata
• Programmi d'onda: 7 forme d'impulso preimpostate (incl. SMSP)
• Gaussian Smooth Spot: sì
• Microscopio 10X: Leica
• Sistema di visione 3D: opzionale
• Telecamera su display: sì
• Controllo esterno: touchscreen 7" a colori
• Memorie: 100
• HDMI: sì
• Sistema di raffreddamento: doppio rinforzato / 6 l
• Ugello aria compressa: sì
• Ugello argon: sì
• Tipo: da pavimento
• Alimentazione: 230 V AC, 50/60 Hz - 4,4 kW
• Dimensioni (cm): 58 x 86 x 129,2
• Peso (kg): 85

Caratteristiche tecniche

• Modello: Mega 9.0
• Sorgente laser: 2x lampade, 1x Nd:Ce:YAG 1064 nm
• Potenza media: 150 W
• Potenza di picco: 15 kWp
• Energia per impulso / Max energia: fino a 300 J
• Frequenza: fino a 50 Hz
• Tempo impulso: 0,1 - 20 ms
• Diametro spot: 0,2 - 2,0 mm (regolazione motorizzata)
• Programmi d'onda: 7 forme preimpostate (SMSP + Gaussian Smooth Spot)
• Microscopio: 10X Leica
• Telecamera: integrata sul display (visualizzazione in tempo reale)
• Visone 3D: opzionale
• Memorie: 100
• Connettività / controllo: touchscreen 7" a colori, HDMI
• Raffreddamento: doppio raffreddamento ad acqua rinforzato / 6 l
• Ugelli: aria compressa e argon
• Tipo: da pavimento
• Alimentazione: 230 V AC, 50/60 Hz - 4,4 kW
• Dimensioni (cm): 58 x 86 x 129,2
• Peso (kg): 85
