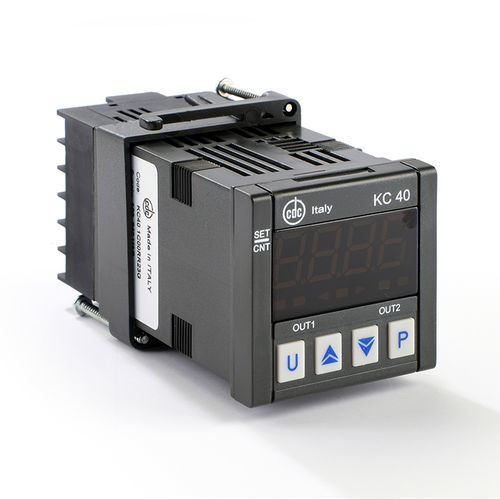

Contatore digitale KC40

elettronicoper montaggio su pannellomultifunzione

Contatore di impulsi mono-bidirezionale con funzionamento a microprocesso, display a quattro cifre a led, due relè di uscita. Sul contatore è possibile impostare: 2 set-point, 3 modalità di lavoro sull'OUT 1, 4 modalità per l'OUT2, e visualizzare gli impulsi in arrivo divisi per un valore fino a 9999. Il contatore è disponibile in due modelli: a ) l'impulso proviene da un contatto a tensione libera o da un modello a base statica tipo KC401C b ) gli impulsi sono dipendenti dalla tensione (stesso valore della linea elettrica) tipo KC401V. La programmazione del contatore avviene tramite 3 tasti frontali e un ulteriore tasto è disponibile come tasto di reset U. I set-point sono modificabili anche durante il ciclo di lavoro; la programmazione è invece possibile solo quando il conteggio non è in funzione e quando è azzerato. È possibile anche bloccare la programmazione dei parametri (tranne i set-point). Il led SET/CNT indica se il contatore è in funzione (acceso fisso), se è in modalità di programmazione (lampeggiante) o se non è attivo (spento fisso). Le frequenze di conteggio impostabili sono: 1) 2 Hz / 2) 10 Hz / 3) 40 Hz / 4) 125 Hz / 5) 1000 Hz. Il relè OUT1, con valore C1, si attiva al termine del conteggio e può essere temporizzato con un valore (parametro F1=1,2,3). Il relè OUT2 funziona come uscita di rallentamento e si attiva prima di OUT1. Il suo valore non deve essere superiore a C1 e può essere impostato come : - un valore assoluto (parametro F2=3 ) e viene visualizzato come C2 - valore relativo a OUT1 (parametro F2=4 ) e viene visualizzato come C2d.
