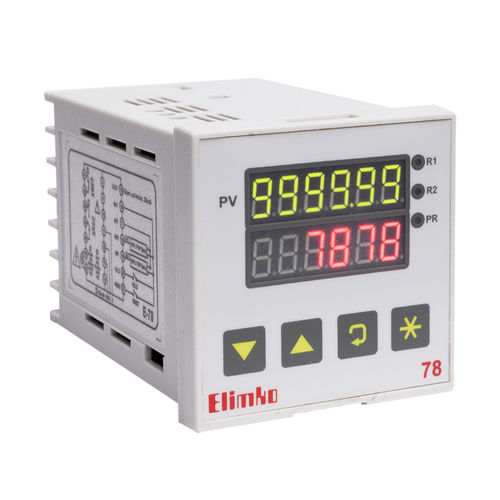

Indicatore e controllore digitale E-78-S series

RS-485contatorecon timer

Gli strumenti della serie E-78-S sono progettati utilizzando microcontrollori di nuova generazione. Possono essere utilizzati con sensori NPN o PNP. Lo strumento conta gli impulsi dall'ingresso del contatore. Il valore contato viene moltiplicato per il parametro PSCL1 specificato dall'utente e visualizzato sullo schermo superiore dividendolo per il parametro PSCL2. Il valore trasferito al display controlla anche i display e l'uscita numerica confrontandolo con i valori impostati dall'utente, Set1 e Set2. Utilizzando la porta di comunicazione RS-485 e il protocollo Modbus, i parametri di configurazione e i risultati dello strumento possono essere trasmessi ad altri dispositivi. Può essere utilizzato anche come timer con la funzione TIMER dello strumento. CONTROLLO DEI LOTTI La serie E-78-S può essere utilizzata come dispositivo di controllo batch. Il valore bAtcH presente sullo strumento viene visualizzato sui tipi di uscita Autoset dopo ogni Autoreset e sul display inferiore della schermata principale. Il valore batch cambia in altre forme, ad eccezione del tipo bAtcH presente nei tipi di uscita, ma non viene eseguita alcuna operazione di controllo. RELÈ TIMER La serie E-78-S è utilizzata anche come relè temporizzatore. Può essere programmato come temporizzatore o contatore in base al valore selezionato nel parametro trirCt dello strumento. Il controllo dei relè e delle uscite a impulsi in base ai set point avviene come descritto nel capitolo "Tipi di uscita".
