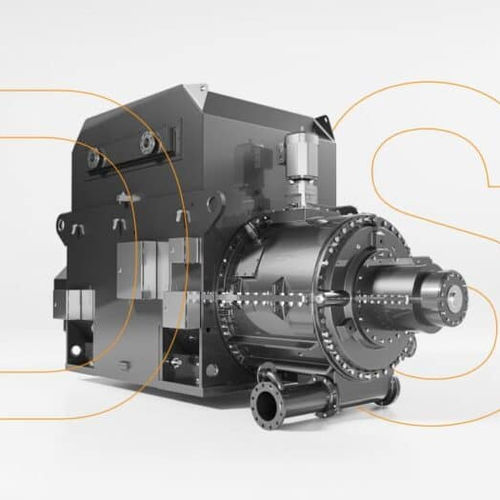

Generatore elettrico sincrono E-Pack DS

di tensioneraffreddato ad ariaraffreddato ad acqua

Panoramica
Gamma completa di motori elettrici in bassa e alta tensione (400 V a 15 kV) da 37 kW a 35.000 kW e generatori sincroni fino a 15 kV e 65.000 kVA (65 MVA). ELIN Motoren fornisce macchine non classificate di sicurezza e classificate di sicurezza in configurazioni personalizzate. Le apparecchiature possono essere qualificate per condizioni di incidente (LOCA, ANLE), eventi sismici e condizioni ambientali degradate con esposizione a radiazioni, tramite calcolo e/o prove per soddisfare i requisiti normativi e specifici per tipo di reattore.

Macchine per il funzionamento normale dell'impianto e per le condizioni di incidente

• Azionamenti per pompe del circuito primario / pompe principali del refrigerante
• Pompe di alimentazione, pompe di condensato, pompe di alimentazione di avviamento
• Pompe di raffreddamento principali e ausiliarie
• Gruppi motore/generatore
• Azionamenti ausiliari nelle isole nucleare e convenzionale (pompe del vuoto del condensatore, pompe per circuiti di raffreddamento chiusi, pompe ausiliarie nei sistemi di alimentazione e condensato, ventilatori bus duct, ventilatori HVAC, motori riduttori per turbine)
• Azionamenti di sicurezza quali pompe per il rimozione del calore del contenimento, pompe di iniezione di sicurezza, pompe di iniezione borica e azionamenti per gruppi elettrogeni di emergenza

La nostra esperienza nella tecnologia delle centrali nucleari

• Adattamento su misura dei progetti delle macchine per soddisfare requisiti applicativi
• Conoscenza approfondita dei codici e standard nucleari a livello mondiale
• Metodi analitici e di qualificazione consolidati per condizioni di incidente e sismiche
• Conformità a rigorosi requisiti di documentazione e tracciabilità
• Elevati standard nell'esecuzione di saldature e rivestimenti
• Qualifiche esistenti per condizioni di incidente (LOCA, ANLE, irradiazione)
• Soluzioni di retrofit e sostituzione con adattamento delle interfacce e ripristino delle qualifiche pregresse

Generatori e motori per applicazioni SMR nell'era dell'IA
I Small Modular Reactors (SMR) offrono energia compatta, scalabile e a basse emissioni di carbonio, adatta a installazioni modulari e applicazioni come i data center. ELIN Motoren propone macchine ottimizzate per i vincoli SMR: ingombro ridotto, integrazione modulare e messa in servizio per fasi.

Vantaggi degli SMR per le applicazioni energetiche moderne
Vantaggi tecnici:

• Design compatto e ridotto fabbisogno di spazio
• Operatività modulare per una gestione flessibile del carico
• Sistemi di sicurezza passivi che sfruttano meccanismi di raffreddamento naturali
• Adatti per siti off-grid e integrazione ibrida con rinnovabili

Qualificazione nucleare – Portafoglio completo
I motori e i generatori possono essere completamente qualificati per applicazioni nucleari lungo l'intero ciclo di vita.

Ambito di qualificazione

• Funzionamento a temperature estreme, umidità elevata e atmosfere di vapore
• Qualificazione sismica per resistenza ai terremoti
• Qualificazione per condizioni di incidente (LOCA, ANLE)
• Resistenza alle radiazioni (irradiazione) durante la vita utile
• Fornitura di macchine classificate per la sicurezza per applicazioni critiche

Norme e regolamenti
KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21

Impiego nelle centrali SMR

• Generatori: Progetti sincroni fino a 65 MVA, tensioni fino a 15 kV
• Motori: Per tutte le applicazioni ausiliarie e di processo nucleari in tutti gli ambienti e condizioni di incidente, a partire da 37 kW per sistemi in bassa e alta tensione

E-Pack DS: unità compatta di azionamento e generatore
Sviluppato con Voith, l'E-Pack DS integra macchina elettrica e riduttore in un'unità sincronizzata compatta e preassemblata che riduce l'ingombro e semplifica l'integrazione — particolarmente adatta alle configurazioni SMR.

Caratteristiche

• Potenza fino a 40 MW
• Riduttore integrato per design compatto
• Preassemblato per installazione rapida
• Ottimizzato per elevata efficienza e manutenzione ridotta

Generatori disponibili (estratto)

• HSJ – Generatore sincrono a poli sporgenti alta tensione, raffreddamento ad aria. IC01/ODP, 4 poli, fino a 10 MVA, fino a 15 kV, IEC60034
• HTJ – Generatore sincrono a rotore tamburo alta tensione, raffreddamento ad aria. IC01/ODP, fino a 15 kV, fino a 16 poli, fino a 64 MVA, IEC60034
• HSV – Generatore sincrono a poli sporgenti alta tensione, auto-raffreddato con raccordo canalizzato. IC31/TEPV, fino a 15 kV, fino a 25 MVA, fino a 50 poli, IEC60034
• HTV – Generatore sincrono a rotore tamburo alta tensione, raffreddamento ad aria con raccordo canalizzato. IC31/TEPV, fino a 15 kV, fino a 25 MVA, fino a 50 poli, IEC60034
• HTL – Generatore sincrono a rotore tamburo alta tensione, raffreddamento aria-aria. IC611/TEAAC, 4 poli, fino a 15 kV, fino a 65 MVA, IEC60034

Motori elettrici disponibili (estratto)

• HKG – Rotore a gabbia, HV, raffreddamento a alette. IC411/TEFC, 0–3600 rpm, fino a 13,8 kV, fino a 2500 kW, IEC60034
• HKR – Rotore a gabbia, HV, raffreddamento a tubi. IC511/TEAAC, fino a 10 000 kW, fino a 15 kV, fino a 3600 rpm, IEC60034
• HKL – Rotore a gabbia, HV, raffreddamento aria-aria. IC611/TEAAC, fino a 15 kV, fino a 15 000 kW, fino a 3600 rpm, IEC60034
• HKH – Rotore a gabbia, HV, raffreddamento ad acqua. IC7A0W7/TEWC, 3,3–10 kV, fino a 2000 rpm, fino a 3000 kW, IEC60034
• HKM – Rotore a gabbia, HV, raffreddamento aria-acqua. IC81W/TEAWC, fino a 15 kV, fino a 35 000 kW, fino a 3600 rpm, IEC60034
• MKG – Rotore a gabbia, LV, raffreddamento a alette. IC411/TEFC, 55–1600 kW, fino a 1 kV, fino a 3600 rpm, IEC60034
• MKM – Rotore a gabbia, LV, raffreddamento aria-acqua. IC81W/TEAWC, fino a 1 kV, fino a 5000 kW, fino a 3600 rpm, IEC60034

Caratteristiche tecniche / specifiche (estratto)

• Intervallo tensione motori: 400 V a 15 kV
• Intervallo potenza motori: 37 kW a 35 000 kW
• Generatori: fino a 15 kV, fino a 65 000 kVA (65 MVA)
• E-Pack DS: unità compatta con riduttore integrato, fino a 40 MW, preassemblata
• Capacità di qualificazione: temperature elevate, umidità elevata, atmosfere di vapore, qualificazione sismica, condizioni di incidente (LOCA, ANLE), resistenza a lungo termine alle radiazioni
• Norme / riferimenti: IEC60034, KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21
• Applicazioni tipiche: pompe primarie, pompe di alimentazione/condensato, pompe di raffreddamento, gruppi motore/generatore, azionamenti ausiliari, rimozione di calore del contenimento e altri azionamenti legati alla sicurezza
• Adattabilità SMR: design compatto, operazione modulare, integrazione off-grid o ibrida
