Motore ad induzione 4EL160 series
a 3 fasi400 V690 V

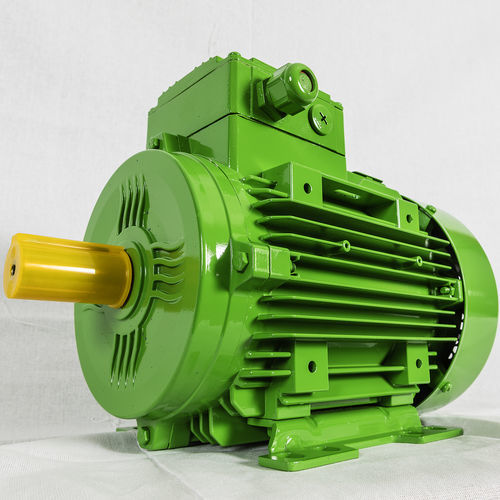

Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V
Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V
Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V - immagine - 2
Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V - immagine - 3
Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V - immagine - 4
Motore ad induzione - 4EL160 series - ELK Motor - a 3 fasi / 400 V / 690 V - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
ad induzione, a 3 fasi
Tensione
400 V, 690 V
Montaggio
in alluminio, a gabbia di scoiattolo
Indice di protezione
IP55
Classi di efficienza
IE4
Configurazione dei contatti
4 poli, 2 poli
Raffreddamento
autoventilato
Applicazioni
per applicazioni industriali
Altre caratteristiche
a bassa tensione, ad alto rendimento, ad alta coppia
Potenza

11 kW, 15 kW, 18,5 kW
(14,96 hp, 20,39 hp, 25,15 hp)

Intensità

18,9 A, 21 A, 25,6 A, 28,9 A, 31,4 A

Coppia

35,6 Nm, 48,6 Nm, 59,8 Nm, 71,5 Nm, 97,5 Nm
(26,257213 ft.lb, 35,84552 ft.lb, 44,106217 ft.lb, 52,735694 ft.lb, 71,91231 ft.lb)

Velocità di rotazione

1.470 rpm, 1.475 rpm, 2.950 rpm, 2.955 rpm
(9.236,2824 rad.min-1, 9.267,6983 rad.min-1, 18.535,3967 rad.min-1, 18.566,8126 rad.min-1)

Diametro

316 mm
(12,44 in)

Temperatura di funzionamento

Min.: -15 °C
(5 °F)

Max.: 40 °C
(104 °F)

Descrizione

Forma della struttura B5 / B3 / B35 / B34 Posizione della morsettiera in alto Dimensione telaio 160 Frequenza 50 Hz Momento d'inerzia 0,03913 kg.m² Carico 4/4 3/4 1/2 Efficienza 92,6 % 92,6 % 92,6 % Fattore di potenza 0,91 Classe di isolamento F (155°C) Aumento di temperatura B (80°K) Altitudine massima 1000 m Metodi di raffreddamento IC 411 Livello di pressione sonora 74 dB(A) Classe di vibrazione A Ciclo di funzionamento S1 (funzionamento continuo) Fattore di servizio 1,25 Senso di rotazione orario Peso del motore 89,0 kg Cuscinetti DS (6309 ZZ) NS (6209 ZZ)

---

Traduzione automatica  (Visualizza il testo originale in inglese)
