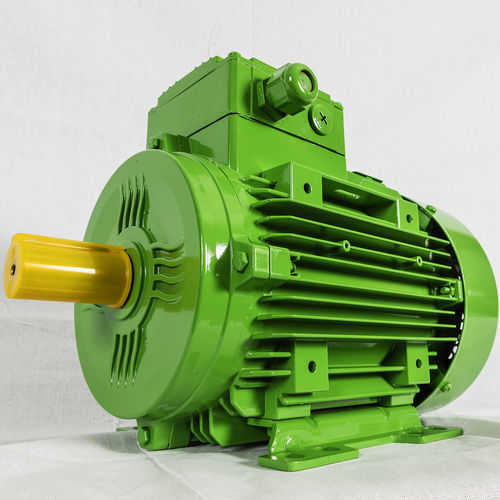

Motore compatto 3EC160L seriesa 3 fasiad induzione400 V
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- AC/DC
- a 3 fasi
- Tipo
- ad induzione
- Tensione
- 400 V, 690 V
- Indice di protezione
- IP55
- Montaggio
- in alluminio, a gabbia di scoiattolo, compatto
- Classi di efficienza
- IE3
- Configurazione dei contatti
- 4 poli, 2 poli
- Applicazioni
- per applicazioni industriali
- Altre caratteristiche
- a bassa tensione, ad alto rendimento
- Potenza
18,5 kW, 22 kW
(25,153 hp, 29,912 hp)- Intensità
20,7 A, 22 A, 35,8 A, 38,1 A
- Coppia
71,5 Nm, 121 Nm
(52,7357 ft.lb, 89,245 ft.lb)- Velocità di rotazione
1.465 rpm, 2.940 rpm
(9.204,87 rad.min-1, 18.472,56 rad.min-1)- Diametro
316 mm
(12,44 in)- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: -15 °C
(5 °F)
Descrizione
Forma della struttura B5 / B3 / B35 / B34
Posizione della morsettiera in alto
Dimensione telaio 160
Frequenza 50 Hz
Momento d'inerzia 0,04710 kg.m²
Carico 4/4 3/4 1/2
Efficienza 92,7% 92,7% 92,7% 92,7%
Fattore di potenza 0,90
Classe di isolamento F (155°C)
Aumento di temperatura B (80°K)
Altitudine massima 1000 m
Metodi di raffreddamento IC 411
Livello di pressione sonora 70 dB(A)
Classe di vibrazione A
Ciclo di funzionamento S1 (funzionamento continuo)
Fattore di servizio
Senso di rotazione orario
Peso del motore 114 kg
Cuscinetti DS (6309 ZZ) NS (6209 ZZ)
---
