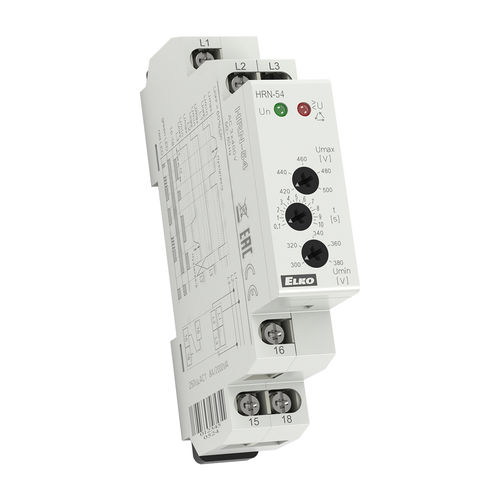

Relè di sorveglianza di tensione HRN-54

1NA/NCsu guida DINregolabile

Relè HRN-54Serves di tensione del monitoraggio per controllare tensione, omissione di fase e sequenza in centralini, protezione dei servire del devicesDESCRIPTION controllare tensione, guasto di fase e sequenza in centralini. Il rifornimento è fatto da tensione controllata. T1 fisso (500ms) e ritardo regolabile del T2 (0,1 – 10 s) per eliminare le brevi cadute di tensione e picco. Nel caso la tensione di rifornimento scenda sotto l'ONU di 60% (livello più basso di Uoff) il relè immediatamente si rompe senza il ritardo che è possibile mettere la tomaia ed il livello più basso di controllo della tensione. Relè di tensione del monitoraggio in 2 varianti:HRN-54: rifornimento a partire da tutte le fasi che significa che il relè è funzionale inoltre nel caso quando una fase è faultyHRN-54N: il rifornimento L1-N, significa che il relè controlla inoltre il guasto di cavo che neutrale lo stato difettoso è indicato dal LED rosso e rompendo la tensione di potere controllata PARAMETRI del relè contact.TECHNICAL dell'uscita: HRN-54: 3 X.400 V HRN-54N: 3 X.400 V 230 V Umax: 105 – 125% di tensione controllata. Umi): 75 – 95% di tensione controllata. Contatto dell'uscita: 1x cambiamento 8 A/250 V AC1 (AgNi, 2500 VA). 1-MODULE, montaggio della ferrovia di BACCANO.
