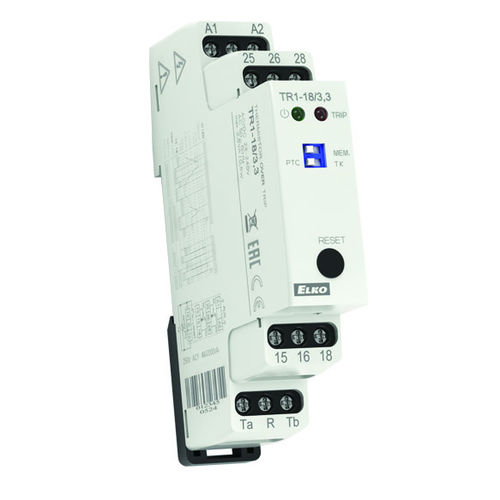

Relè di sorveglianza di temperatura TR1-18

2NA/NCAC/DC

TR1-18 - Monitoraggio della temperatura degli avvolgimenti del motore Descrizione Questa unità monitora la temperatura di un motore utilizzando il sensore PTC (resistenza coeffi ciente di temperatura positiva) o l'interruttore termostatico (TK) integrato nell'avvolgimento del motore. I contatti del relè possono essere usati per scollegare l'alimentazione al motore in caso di surriscaldamento. I LED indicano l'accensione della rete e lo stato di guasto. Gli interruttori sul pannello frontale selezionano il tipo di sensore e l'aggancio (memoria) on/off . In modalità latching, l'unità deve essere resettata dopo un intervento mediante il pulsante di reset del pannello frontale o un interruttore esterno. Queste istruzioni contengono importanti informazioni di sicurezza. Si prega di leggerle attentamente prima della messa in funzione, del funzionamento o della manutenzione dell'unità. Parametri tecnici Tensione di alimentazione: 24-240V AC (50-60Hz) o DC Tolleranza della tensione di alimentazione: -15/+10% Indicazione di guasto del sensore: LED rosso incandescente Contatti relè: 2 x in commutazione, senza tensione per operazioni di commutazione generali Dimensioni: 90 x 17,6 x 64 mm Peso: 83 g Categoria di sovratensione: III Grado di inquinamento: 2 Protezione dell'ambiente: IP40 per il pannello frontale, IP20 per i terminali.
