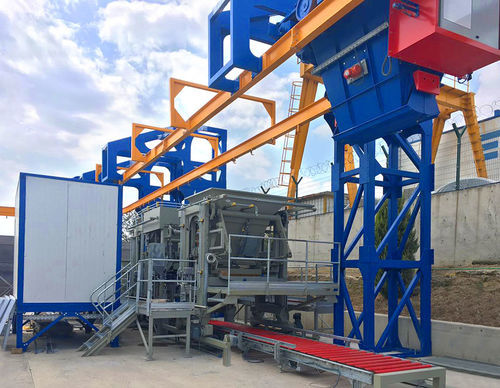

Blocchiera per manufatti in calcestruzzo ELKOBLOCK-36M

manualeautomaticasemiautomatica

ELKOBLOCK-36M è una pressa vibroformatrice multilivello per la produzione industriale di blocchi e pavimentazioni in calcestruzzo quali autobloccanti, cordoli e blocchi pieni. La macchina integra un telaio in acciaio certificato con sistema a quattro colonne e guide cromate per la testa di battitura, progettata per funzionamento continuo in linee produttive.

Panoramica prodotto

• Progettata per produrre un'ampia gamma di elementi: autobloccanti, cordoli, blocchi pieni e forme speciali.
• Produzione stimata: ~1000 m2 di pavimentazione in calcestruzzo per turno di 8 ore (variabile in base al prodotto e alla configurazione).
• Alimentazione e cambio stampo rapidi: griglia di alimentazione mobile nella tramoggia del calcestruzzo di fondo, regolazione in altezza del cassone di alimentazione e cambio stampi rapido.
• Gestione modulare: supporta soluzioni dalla movimentazione manuale fino all'automazione completa a seconda della configurazione scelta.

Caratteristiche principali

• Area di formatura: 1240 x 1000 mm
• Tempo di ciclo: 24–33 s
• Intervallo altezza prodotto: 50–500 mm
• Altezza impilamento: 640 mm
• Dimensioni pallet: 1270 x 1050 mm
• Volume tramoggia calcestruzzo posteriore: 2100 L
• Volume tramoggia calcestruzzo di faccia: 2100 L

Sistema di controllo e quadro elettrico

• Potenza installata totale: 64 kW
• Cabina operatore: inclusa
• Componenti elettrici: SIEMENS (Germany)
• Automazione: PLC SIEMENS S7-300 con pannello touch 15" SIEMENS TP 1500

Movimentazione / Configurazioni

• CONFIGURAZIONE BASIC: Pallet di produzione con piedi introdotti nella macchina dal punto di carico; pallet umidi rimossi manualmente. Supporta modalità di produzione semi-automatica e automatica tramite pannello di controllo.
• CONFIGURAZIONE BASIC PLUS: I pallet umidi escono sul nastro trasportatore, possono essere impilati fino a 10 livelli mediante elevatore e trasportati in area di stagionatura con carrello elevatore; dopo asciugatura i pallet vengono trasferiti al lowerator e i prodotti finali posti su pallet di trasporto.
• CONFIGURAZIONE PLATINUM: Utilizzo di scaffalature in acciaio a 10 livelli; un elevatore posiziona i pallet umidi sugli scaffali per la stagionatura; include robot di imballaggio completamente automatico per deporre i prodotti finiti sui pallet di trasporto e reinserire i pallet di produzione nella macchina.
• CONFIGURAZIONE PREMIUM: Soluzione completamente automatica con trasporto robotizzato finger-car per produzione, trasporto, stagionatura e impilamento fino a 16 livelli; processo include spazzolatura, inversione e reinserimento automatico dei pallet per produzione continua.

Caratteristiche / specifiche tecniche

• Modello: ELKOBLOCK-36M
• Area di formatura: 1240 x 1000 mm
• Dimensioni pallet: 1270 x 1050 mm
• Capacità (8 h): ~1000 m2 (pavimentazione)
• Tempo di ciclo: 24–33 s
• Altezza prodotto: 50–500 mm
• Altezza impilamento: 640 mm
• Volume tramoggia calcestruzzo posteriore: 2100 L
• Volume tramoggia calcestruzzo di faccia: 2100 L
• Potenza totale installata: 64 kW
• Cabina operatore: inclusa
• Componenti elettrici: SIEMENS (Germany)
• Automazione: PLC SIEMENS S7-300 con pannello touch 15" SIEMENS TP 1500
• Costruzione: telaio in acciaio certificato, sistema a quattro colonne con guide cromate per la testa di battitura
• Alimentazione e utensileria: griglia di alimentazione mobile, regolazione altezza cassone, cambio stampo rapido
