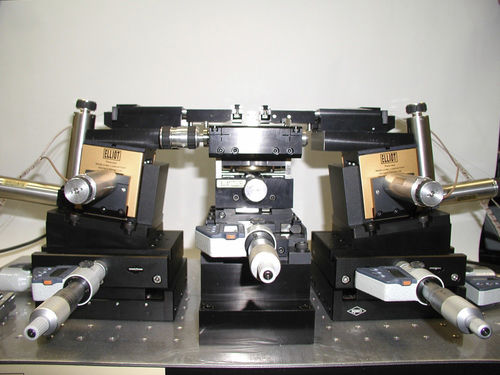

Sistema di allineamento per dispositivo ottico E22884 - E-Wedge™

automatico

Il sistema E-Wedge™ è progettato per fornire un allineamento automatico per dispositivi ottici multicanale e array di scanalature a V in fibra (US: fibra). Il sistema E-Wedge™ include l'ottimizzazione automatica dell'asse di rotazione e la compensazione per le sfaccettature angolate del dispositivo. L'E-Wedge™ può essere configurato come una stazione di lavoro di allineamento automatico a doppia guida d'onda/dispositivo che fornisce l'allineamento simultaneo degli array di fibre in ingresso e in uscita. Il sistema può essere personalizzato per fornire il numero di assi necessari per qualsiasi dispositivo particolare. Sono disponibili dispositivi di fissaggio per l'intera gamma di dispositivi, fibre e array di v-groove. Possono essere forniti anche dispositivi personalizzati. L'allineamento automatico è fornito da due controller E2300 DAli 3, progettati per accelerare e automatizzare l'allineamento in una vasta gamma di applicazioni come il diodo laser alla fibra monomodale, o il pigtailing di ingresso e uscita a dispositivi a guida d'onda, accoppiatori, splitter e WDM. Risoluzione E-Wedge™ per azionamento piezoelettrico da 25 µm: 10 nm negli assi X, Y e Z Risoluzione E-Wedge™ per azionamento piezoelettrico da 100 µm: 50 nm negli assi X, Y e Z Rotazione E-Wedge™ per tutti gli azionamenti piezo: < 0,1 secondi d'arco L'E2300 è un sofisticato controllore a 2 assi adatto alle versioni ad azionamento piezoelettrico dei nostri stadi a flessione della serie Elliot Gold™, e funziona individuando e ottimizzando un segnale ottico alimentato da qualsiasi rilevatore adatto. L'interfaccia utente presenta un comodo sistema guidato da menu con il pieno controllo dei parametri di scansione. Viene fornita un'interfaccia USB con driver LabVIEW™ per il pieno controllo remoto dello strumento, consentendo di incorporarlo in impianti di prova e misurazione automatizzati o in sistemi di allineamento della produzione.
