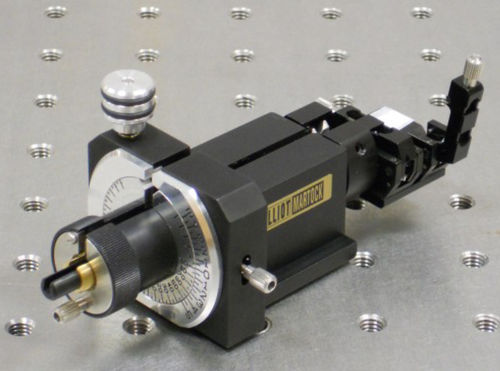

Rotatore per fibra ottica ad alta precisione MDE717-RH

-Design con scanalature per facilitare l'inserimento e la rimozione della fibra -Rotazione completa di 360° -Vite di regolazione fine con risoluzione di 5 secondi d'arco -Blocco V preimpostato sull'asse con errore di concentricità inferiore a 1 µm -Il blocco V può essere ricentrato dall'utente -Integrazione con gli stadi di flessione Elliot serie Gold Progettato per le rotazioni e gli allineamenti più impegnativi di componenti sensibili all'angolazione. Può essere utilizzato ovunque sia necessaria una rotazione stabile e precisa delle fibre (US: fiber). Il famoso rotatore per fibre MDE717 è una versione aggiornata dell'originale e offre la stessa rotazione altamente precisa in un pacchetto più stabile. Tutti gli accessori sono compatibili con gli stadi di flessione della serie Elliot Gold™. L'altezza dell'asse ottico è di 18 mm sopra la superficie della piattaforma e sulla linea centrale della fessura di localizzazione. Se necessario, una linguetta di localizzazione fa parte dell'accessorio. Viene utilizzato un sistema di morsetti standard, fornito con gli stadi a flessione e le piattaforme accessorie. Se necessario, il set di morsetti (MDE154) è disponibile separatamente. Specifiche tecniche Regolazione della rotazione 360° Regolazione grossolana Scala incisa ± 90°, lettura a 30 minuti d'arco Regolazione fine Vite con risoluzione di 5 secondi d'arco Gamma ± 5° Fissaggio della fibra Fibra tenuta in una doppia scanalatura a V da due bracci di fissaggio Carico del morsetto Regolabile da 25 g a 125 g Blocco V preimpostato sull'asse con errore di concentricità inferiore a 1 µm Il blocco V può essere ricentrato dall'utente Scanalatura a V standard per 125/250 µm montata Il manicotto a molla diviso trattiene la fibra nella scanalatura all'estremità di controllo e impedisce lo sporcamento durante la rotazione Altre opzioni Scanalature a V di dimensioni personalizzate Kit di aggiornamento OEM per giuntatrici a fusione per facilitare la giunzione di fibre PM Versione in fibra connettorizzata
