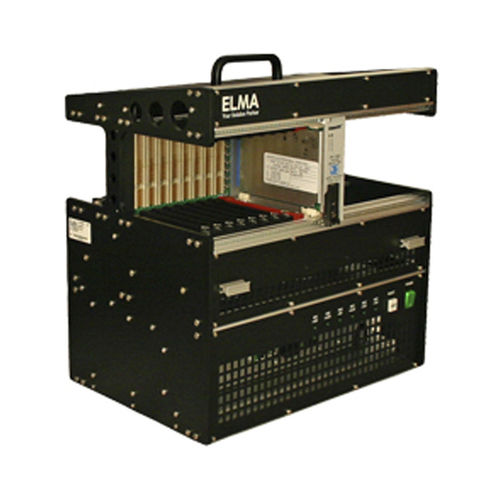

Piattaforma di test 39E-CPCI

La piattaforma di test E-Frame (corta) di tipo 39 supporta lo sviluppo di schede CPCI 3U. Con una robusta struttura in alluminio, il 39 E-Frame ha un ingombro di 9U per contenere schede 3U. Disponibile nelle larghezze compatta (49HP) e piena (84HP) per il montaggio di 2-21 slot a passo .8". Caratteristiche del prodotto Versioni a metà e a tutta larghezza (84HP o 49HP) Opzioni di alimentazione fisse e a spina: 90-230VAC, 24VDC, 48VDC. Punti di test e LED di monitoraggio accessibili frontalmente per +3,3 V, +/-5 V, +/-12 V, +/- 24 V e +/- 48 V CC. Il 39 E-Frame è dotato di ventole ad alte prestazioni da 150 cm sotto la gabbia delle schede. Può contenere schede 3U x 160 mm dalla parte anteriore Montaggio RTM (modulo di transizione posteriore) Le architetture includono 3U CPCI Modulo di ingresso alimentazione CA posteriore con spinotto GND Monitoraggio del sistema con interfaccia RS232 (opzionale) Raffreddamento ad alte prestazioni tramite vassoi per ventole montati anteriormente e posteriormente Finitura a polvere nera resistente. Maniglia superiore per una facile trasportabilità Punti di test accessibili frontalmente e LED di monitoraggio per: 3.3V, ± 5V, ±12V, ± 24V E ± 48V
