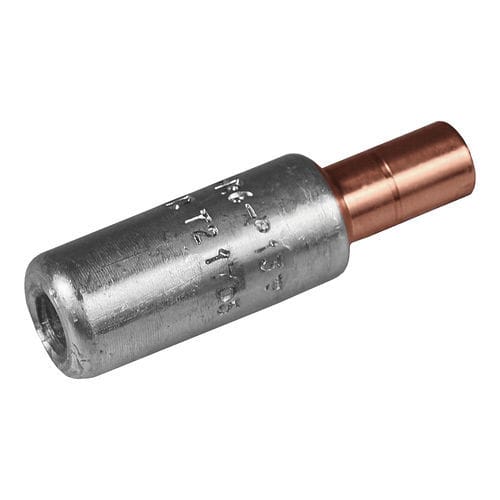

Connettore di dati AKS16-10

circolaread inserimentobimetallico

Connettore da conduttore Al a conduttore Cu. Conduttori Al a trefoli/solidi, conduttori Cu a trefoli/multifilari. Per i conduttori Cu a più fili, si raccomanda di effettuare la crimpatura dei contatti utilizzando il sistema Dual. Sono necessarie due crimpature per l'Al, normalmente una per il Cu. Connettore passante AlCu, dal conduttore Al al conduttore Cu. Per cavo Al a trefoli 16 mm², o per cavo Al pieno 25 (16) mm², per cavo Cu a trefoli/multi trefoli 10 mm². Quando si crimpa la sezione Cu, posizionare la matrice tra il segno sulla guaina e il bordo della sezione Cu. Utilizzato con i sistemi certificati Elpress V1300, V250. s1 (mm): 14 d (mm): 5.9 D (mm): 13 L (mm): 45.5 d1 (mm): 5 D1 (mm): 8 s (mm) - lunghezza nastro: 29 AWG/MCM Al a trefoli: 6 AWG AWG/MCM Al solido: 4 AWG AWG/MCM Cu: 8 AWG mm² Al a trefoli: 16 mm² Al solido: 25 (16) mm² Cu: 10
