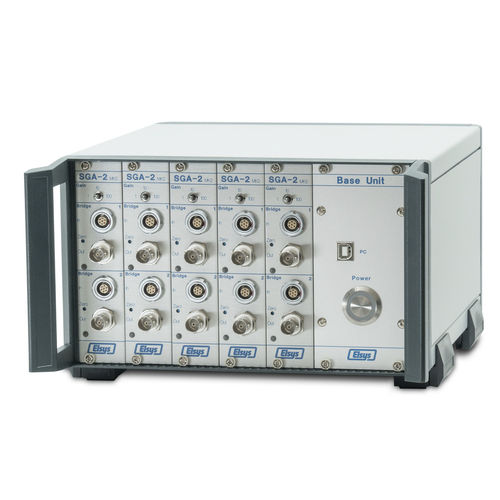

Amplificatore per ponti estensimetrici SGA-2

di segnaledi tensionedi misura

L'amplificatore a ponte estensimetrico SGA-2 è un amplificatore differenziale ad alta velocità ad alta precisione. Gli estensimetri possono essere collegati al ponte di misura a ponte intero, a mezzo ponte o a ¼ di ponte. Fra le sue caratteristiche principali dell'amplificatore vi sono la tecnologia a 4 e 6 fili, due canali indipendenti per modulo, basso rumore di uscita, larghezza di banda di 1,5 MHz con amplificazione x1 e x10, piccola deriva di offset di tensione e compensazione auto-offset. L'interfaccia software USB / RS458 può essere utilizzata per configurare tutte le impostazioni e per monitorare il segnale di uscita. Visivamente, impressiona per la sua struttura robusta e modulare. Grazie alla speciale disposizione e all'interconnessione degli estensimetri sul ponte di misura, si possono ottenere diverse compensazioni di temperatura. Di conseguenza, le espansioni termiche si annullano a vicenda e alcuni componenti di espansione possono essere compensati o selezionati. Funzionalità chiave - Completamento interno ½ e ¼ del ponte - Due canali indipendenti per modulo - Guadagno x1, x10, x100 - Tecnica a 4 e 6 fili - 1,5 MHz di larghezza di banda a guadagno x1, x10 - Bassa deriva di tensione di offset - Basso rumore in uscita - NOVITÀ: Compensazione Auto-Offset - NOVITÀ: interfaccia USB o RS485 per la configurazione di tutte le impostazioni e la lettura del segnale di uscita effettivo. Applicazioni - Prove di deformazione per la caratterizzazione del materiale - Deformazione dinamica del materiale ad alta velocità - Misure delle celle di carico
