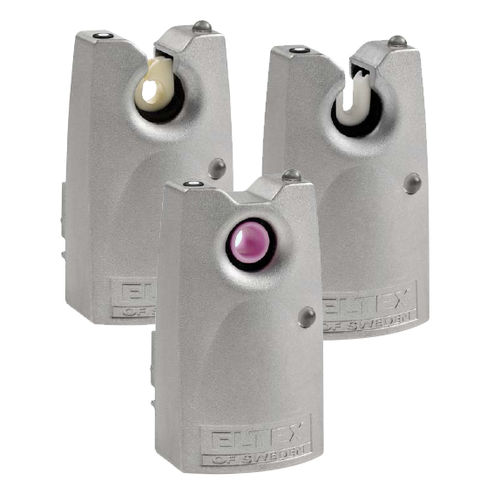

Rilevatore di filo rotto EVG-S series

elettronicopiezoelettrico

Sensori di rottura filo EVG-s I sensori di rottura filo EVG-s sono progettati per uso generale. Sono robusti, con una custodia di metallo. Il principio piezoelettrico viene utilizzato per rilevare il movimento del filato. Questo principio di funzionamento li rende adatti a tutti i tipi di filato e li rende insensibili alla polvere, allo sporco e alle variazioni di umidità. Ogni sensore è dotato di un doppio connettore modulare, in modo da poter essere facilmente collegato in parallelo. I sensori possono essere utilizzati con un PLC o con molti altri dispositivi elettronici come relè, moduli I/O, ecc. Specifiche tecniche: Alloggiamento: in metallo zincato Alimentazione elettrica: Ondulazione levigata a 17-30 V DC. NB! L'alimentazione negativa deve essere collegata a terra per garantire una schermatura adeguata. Consumo di corrente: Max. 15 mA Uscita: Uscita optoaccoppiatore: L'optoaccoppiatore è aperto (spento) quando il sensore è acceso e il filato è in movimento e anche quando il sensore è spento. L'optoaccoppiatore è chiuso (acceso) quando il sensore è acceso e il filato non si muove. Carico massimo in uscita: 50 mA Tempo di reazione: 120 ms Sensori collegati tra loro Non più di 70 sensori devono essere collegati in una catena. Per applicazioni di grandi dimensioni si raccomanda il sistema Eltex EYE. Descrizione della funzione: L'occhiello di rilevamento è in ceramica all'ossido di alluminio. L'uscita riflette il movimento del filato. All'accensione, il rilevamento si attiva automaticamente. I sensori possono essere disattivati con il tasto a sfioramento o tramite un morsetto nel connettore. Una volta spenti, i sensori riprendono automaticamente il rilevamento quando il movimento del filato viene rilevato in modo continuo per sette secondi.
