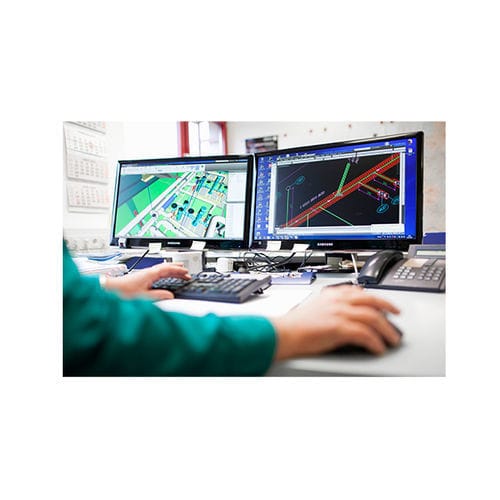

Software di interfaccia TraceVision®

visualizzatoreSCADAdi basi di dati

TraceVision® è il sistema SCADA (supervisory control and data acquisition) di eltherm per controllare e monitorare i sistemi di tracciamento del calore elettrico in qualsiasi tipo di industria. I controllori di TraceVision possono essere programmati individualmente e configurati per ogni circuito individuali e configurati per ogni circuito di tracciamento del calore. Un sistema di tracciamento del calore può essere configurato con un massimo di 72 termoregolatori (tipo EL-HTC/22) in grado di fornire diverse modalità operative, tra cui ON/OFF, PI o ATPC (rilevamento ambientale). Ogni termoregolatore può essere programmato individualmente con parametri chiave che includono i set point di temperatura e i limiti di allarme, i livelli di allarme di corrente e l'ingresso da un massimo di 12 sonde di temperatura. I componenti principali del sistema: BEL-HTC/22: controllore di tracciamento del calore (basato su PLC) per un massimo di 72 circuiti di riscaldamento EL-CAN/24DI o 24DO: moduli I/O CAN bus con 24 ingressi/uscite digitali EL-CAN/8AI: moduli I/O CAN bus con 8 ingressi analogici EL-CAN/8Temp: modulo I/O CAN bus con 8 ingressi RTD (Pt100 o Pt1000) Panel PC con touch screen Software TraceVision® Viewer: software client che consente all'utente di gestire il sistema collegandosi al server TraceVision® Manager: software server per un gruppo di utenti. Gestisce il database che memorizza tutte le informazioni sul progetto specifico e le comunicazioni con i controllori di tracciamento del calore e l'interfaccia con TraceVision® Viewer. Registra gli allarmi e i dati provenienti dai controllori di tracciamento termico nel database.
