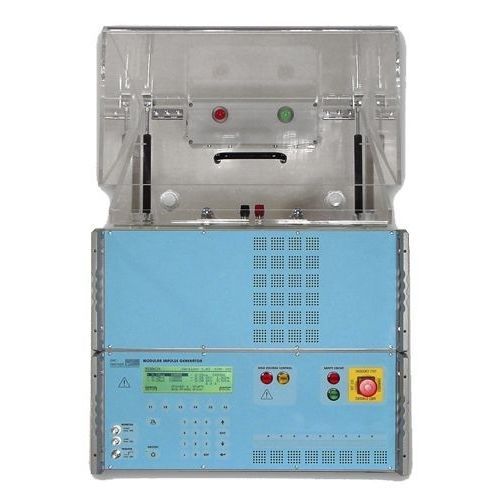

Tester di isolamento MIG1212CAP

per condensatori XYcompattobenchtop

MIG1212CAP è un generatore di impulsi compatto da 12 kV con terminali ad alta tensione sulla parte superiore. Genera un impulso di tensione di 1,2/50µs in grado di testare condensatori di tipo X1, X2, Y2 e Y4. MIG1212CAP è stato progettato appositamente per le prove di isolamento dei condensatori X / Y con tensione d'impulso approssimativa di 1,2/50 μs fino a 12 kV in conformità alla norma IEC 60384-14 Ed.4. Il MIG1212CAP comprende due circuiti con capacità d'impulso di 20 μF e 0,25 μF, tutti alloggiati in un rack da 19" alto 8 unità. Le norme IEC 60384-14 e EN 132400 definiscono i requisiti del generatore. Le resistenze di serie (Rs), il condensatore di impulso (Ct) e la capacità di carico (Cp) vengono commutati automaticamente in base alla gamma di condensatori selezionata. Un multiplexer consente la selezione automatica dei condensatori di prova all'interno dell'armadio di prova TC-ST posto sopra il MIG1212CAP. La tensione e la corrente di picco dell'impulso sono indicate sul display del pannello frontale. Due monitor BNC consentono di verificare le forme d'onda di tensione e corrente su un oscilloscopio. Vantaggi - Ampiezza dell'impulso fino a 12 kV - Test per condensatori di tipo X e Y - Test impulsivo aggiuntivo per l'isolamento - MIG-CAP-DUT-MUX per il test automatico - Uscite ad alta tensione sulla piastra superiore - Test dei condensatori di classe X1, X2 fino a 4 kV - Test di condensatori di classe Y2 e Y4 fino a 8 kV - Test più rapido dei campioni di condensatori - Soluzione di test compatta e maggiore sicurezza per l'operatore
