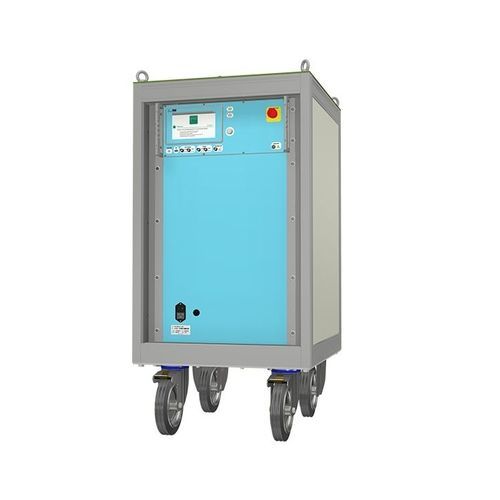

Tester di impulsi di corrente CTS-10350

de limitatore di sovratensionemobile

generatore di impulsi di corrente 10/350 us appositamente progettato per testare i dispositivi di protezione dalle sovratensioni (SPD) con 2 o 3 terminali. La sicurezza del personale è garantita da uscite ad alta tensione separate dagli elementi di controllo. Il CTS-10350 è un generatore di impulsi con forma d'onda di corrente 10/350 μs ai terminali di uscita. Il generatore è dotato di uscite doppie che consentono di testare dispositivi a 2 e 3 terminali fino alla classe 1. L'impedenza del generatore è di 1ohm. L'impedenza del generatore è di 1ohm in modalità doppia uscita o di 0,5ohm quando entrambe le uscite sono collegate insieme. Un sistema di misurazione interno monitora la tensione e la corrente di picco dell'impulso per visualizzarle sul pannello frontale. Le uscite monitor BNC consentono la visualizzazione della forma d'onda su un oscilloscopio esterno. Le uscite ad alta tensione sulla piastra superiore possono essere protette da un armadio di prova per una maggiore protezione dell'operatore. Il pannello a sfioramento a colori, con guida grafica, guida l'utente nella programmazione e nell'impostazione dei test. Un server web integrato consente di accedere alle impostazioni e ai rapporti di prova da qualsiasi browser internet. Vantaggi - Gamma di corrente 2 x 0,5kA meno 10% fino a 2 x2,5kA+10% - Due generatori con impulso di 10/350us ciascuno - Uscite combinate dei generatori fino a 5kA - Per testare gli SPD di tipo 1 - Livello di prova programmabile dall'utente - Intervallo di corrente per il test di SPD di classe 1 e 2 - Uscita doppia per il test di SPD a 3 terminali per telecomunicazioni - Uscita combinata per il test di SPD a 2 terminali - Utilizzato per testare i tubi di scarico del gas (GDT) - Utilizzato per il test di linee di telecomunicazione e di segnale
