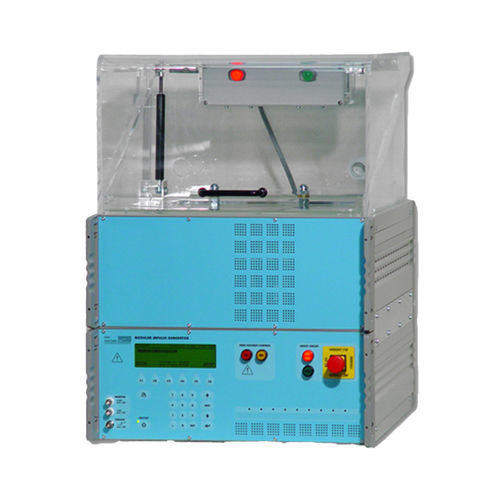

Tester di isolamento per impulsi di tensione MIG2403

di rilevatore

1.generatore di impulsi di fulmine 2/50µs fino a 24 kV con impedenza di 40Ohm. Uscite ad alta tensione sulla piastra superiore protette dall'armadio di prova TC-ST. MIG2403 è un generatore di impulsi di fulmine con forma d'onda di tensione 1,2 / 50us. Le applicazioni spaziano dai test di isolamento dei materiali all'isolamento dei circuiti elettronici. L'impedenza del generatore di 40 Ohm può essere integrata con reti esterne per applicazioni specifiche, come il test di contatori di energia e relè di protezione. Le uscite ad alta tensione sulla piastra superiore garantiscono la sicurezza degli operatori e consentono l'uso di un armadio di prova protettivo. Il rilevamento delle modalità di guasto (breakdown, flashover) può essere registrato utilizzando i circuiti di misura integrati con comode uscite BNC di tensione e corrente impulsiva. I valori di misura di picco possono essere utilizzati per interrompere un test in condizioni definite dall'utente. La protezione del personale è rafforzata da un sistema di spie luminose e da un arresto di emergenza. Vantaggi - Impulso di tensione 1,2/50 us - Generatore di impulsi di tensione 1,2/50µs fino a 24 kV con impedenza di 40Ohm. Uscite ad alta tensione sulla piastra superiore protette dall'armadio di prova TC-ST. - Interruttore di scarica a impulsi a stato solido - Commutazione elettronica della polarità - Circuito di misurazione dei picchi integrato - Comode uscite di monitoraggio BNC - Facile monitoraggio dell'impulso su un oscilloscopio - Ripetibilità e affidabilità degli impulsi di prova di lunga durata
