Antenna RF OFA-GH

a larga bandaomnidirezionalerinforzata

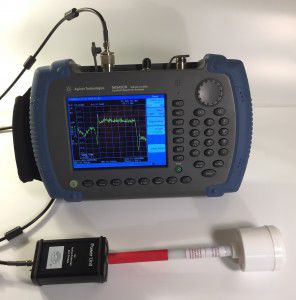

Un'antenna isotropa (sfericamente isotropa) a banda larga attiva per il monitoraggio dello spettro RF. Si collega a qualsiasi analizzatore di spettro e ha una risposta in frequenza praticamente indipendente dall'orientamento dell'antenna o dalla direzione del campo elettrico. Offre un alto limite massimo di intensità di campo di 500 V/m e un'ampia gamma dinamica per la varietà di applicazioni di regolamentazione RF, sicurezza, EMC, wireless e telecomunicazioni. Questa antenna è una variante dell'antenna OFA-G ma ha un limite di sovraccarico superiore di circa 20 dB e una gamma dinamica superiore. Omnifield Antenna® è composta da tre parti: testa dell'antenna, maniglia e unità di potenza. La testa dell'antenna e l'impugnatura comprendono un unico modulo, mentre l'unità di potenza è staccabile dall'impugnatura per consentire un comodo stoccaggio nella robusta custodia in plastica in dotazione. Per il normale funzionamento, la maniglia deve essere collegata all'unità di potenza per fornire l'alimentazione alla testa dell'antenna. La testa dell'antenna ha 3 antenne posizionate normalmente l'una rispetto all'altra. I segnali da ogni antenna sono combinati e amplificati per consentire al segnale di uscita dell'Omnifield Antenna® di essere proporzionale al valore assoluto del campo indipendentemente dalla direzione del campo. L'unità di alimentazione contiene la batteria ricaricabile e i connettori per l'antenna e il cavo di uscita. Le perle di ferrite, situate su questo cavo, disaccoppiano l'antenna dall'analizzatore di spettro e riducono gli effetti di questo analizzatore sul campo misurato. Questo cavo permette anche all'operatore di avere la libertà di posizionare l'antenna nella giusta posizione sia su un treppiede da tavolo non metallico (fornito con ogni sistema) o su un treppiede regolabile opzionale da 5 piedi.
