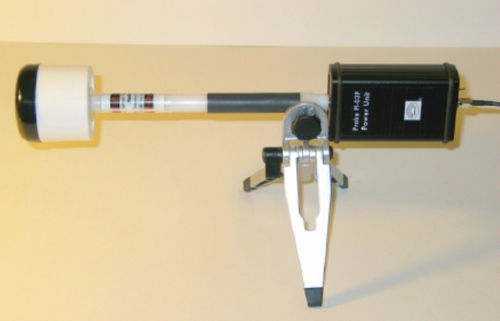

Sonda di campo elettrostatico PI-03P

di provadi prelievoisotropica

100 MHz-18 GHz, 70-1400 V/m. La sonda di campo elettrico isotropo a banda larga PI-03P misura il campo RF pulsato prodotto dai radar a microonde. Ha una capacità di campionamento veloce che misura l'intensità di campo di burst RF (impulsi) di 1 us (un microsecondo). Funziona nella gamma di frequenza 100 MHz - 18 GHz, coprendo i requisiti di prova di MIL STD-461 e le specifiche automobilistiche EMC GM e Ford. Parametri principali Funziona con i misuratori RFP-05, RFP-05M. - Basato su diodo: Sensore isotropo a 3 assi. - Sensibilità: 0,8 V/m. - Linearità: +/- 0,5 dB (1-400 V/m), +/- 1 dB (400-800 V/m). - Gamma dinamica: >60 dB (gamma singola). - Risposta in frequenza (senza fattori di correzione): +/- 1,5 dB (10 MHz-6 GHz), -3 dB @ 3 MHz, +/- 3 dB (6 GHz-12 GHz). - Risposta in frequenza (con fattori di correzione): +/- 1.0 dB (10 MHz-12 GHz), +/- 3 dB (12 GHz-18 GHz). - Isotropicità rotazionale: +/- 0,5 dB (3 MHz-6 GHz), +/- 2 dB (6 GHz-18 GHz). - Precisione di calibrazione (alla frequenza specificata) <1 dB. - Temperatura: 5-40°C, - Umidità: RH 10-90%, senza condensa. - Errore di temperatura: 2 V/m). - Calibrazione tracciabile UK NPL o NIST. - Dimensioni ridotte: LxP: 9.0×2.25 pollici, 230×58 mm. - Peso: 0,2 lb, 100 g. - Funziona con entrambi i misuratori RFP-04 e RFP-05. - Progettato e realizzato negli Stati Uniti.
