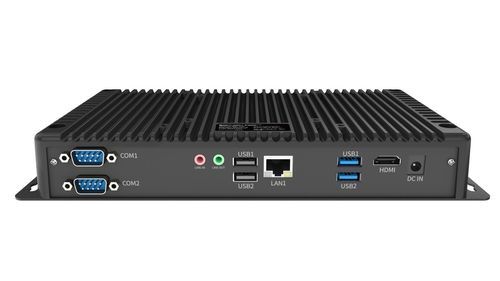

PC box EM-B10R

con montaggio VESAda pareteembedded

Panoramica
Il B10R è un BOX PC embedded compatto e fanless basato sul SoC Rockchip RK3568 e con sistema operativo Android 12. Progettato per installazioni industriali e edge in continuo 24/7, offre consumo contenuto, NPU integrato, I/O industriali flessibili e opzioni di montaggio (embedded, a parete, desktop).

Punti principali

• SoC Rockchip RK3568: Cortex‑A55 quad‑core fino a 2,0 GHz
• NPU integrato (1 TOPS) e GPU Mali‑G52‑2EE per AI e grafica in edge
• Design fanless con chassis chiuso per resistenza a polvere e vibrazioni
• I/O completi: Ethernet Gigabit, opzioni RS232/RS485, più porte USB, HDMI, due jack audio
• Wireless: Wi‑Fi 5 dual‑band e Bluetooth 5.0 di serie; 4G LTE opzionale con supporto multi‑antenna
• Chassis compatto con montaggio embedded/a parete/desktop e supporto VESA 75×75 & 100×100

Descrizione sintetica
Il B10R è pensato per attività di edge computing industriale come gateway edge, chioschi self‑service, digital signage e controllo industriale. Configurazione standard: 4 GB LPDDR4x onboard e 64 GB eMMC; espansione Micro SD fino a 512 GB.

Elementi di prodotto inclusi

• Modello: EM‑B10R
• CPU: RK3568 (Cortex‑A55 quad‑core)
• GPU: Mali‑G52‑2EE
• NPU: 1 TOPS
• Sistema operativo: Android 12
• RAM: 4 GB LPDDR4x onboard
• Storage: 64 GB eMMC (Micro SD fino a 512 GB)

I/O e connettività (panoramica)

• Slot Micro SD ×1
• Slot SIM ×1
• USB 3.0 Type‑A ×1
• USB 3.0 OTG Type‑A ×1
• USB 2.0 Type‑A ×2
• Jack audio 3,5 mm ×2 (Line In / Out)
• HDMI 2.0 Type‑A ×1
• Ethernet Gigabit (RJ45) ×1
• Seriale: RS232 (D‑sub 9‑pin) ×2 (opz.: RS232 ×1 / RS485 ×1)
• Jack DC‑in 5,5 mm ×1 (supporta 12–24 V)
• Antenne SMA opzionali (SMA ×2 standard, SMA ×3 opzionali)

Installazione e meccanica

• Chassis completamente chiuso e fanless per resistere a polvere e vibrazioni
• Supporto montaggio embedded, a parete e desktop
• VESA: 75 × 75 mm e 100 × 100 mm

Applicazioni

• Gateway edge industriale: connessione di macchine, sensori e reti per elaborazione locale
• Chioschi self‑service: calcolo compatto e fanless per terminali non presidiati
• Digital signage: controllo multimediale e gestione schermi in retail, trasporti e spazi commerciali

Accessori (esempi)

• Adattatore AC (100–240 V, 48 W, 12 V/4 A)
• Kit di fissaggio / ganci
• Antenna Wi‑Fi (standard)
• Antenna 4G (opzionale)

Specifiche tecniche

• Modello: EM‑B10R
• CPU: RK3568 (Cortex‑A55 quad‑core, fino a 2,0 GHz)
• GPU: Mali‑G52‑2EE
• Performance NPU: 1 TOPS
• Sistema operativo: Android 12
• Memoria: 4 GB LPDDR4x (onboard)
• Storage: 64 GB eMMC; Micro SD fino a 512 GB
• Dimensioni: 264 mm (L) × 135,2 mm (P) × 37,2 mm (A)
• Peso: 671 g
• Colore: Nero
• I/O: Micro SD ×1; SIM ×1; USB3.0 ×1; USB3.0 OTG ×1; USB2.0 ×2; Jack 3,5 mm ×2; HDMI2.0 ×1; Ethernet Gigabit ×1; RS232 D‑sub 9‑pin ×2 (opt. RS232 ×1 / RS485 ×1); DC‑in 5,5 mm (12–24 V) ×1; SMA ×2 (opt. ×3)
• Alimentazione: AC 100–240 V, 50/60 Hz, 48 W (12 V/4 A)
• Wireless: Wi‑Fi 5 (dual‑band), Bluetooth 5.0
• Cellulare: 4G LTE opzionale
• Temperatura di funzionamento: -20 °C a 60 °C
• Temperatura di stoccaggio: -30 °C a 70 °C
• Umidità: 95 % (senza condensa)
• Elettrico & affidabilità: ingresso ampia tensione 12–24 VDC, protezione ESD, protezione da sovratensione/OVP, elevata immunità EMI, protezioni elettriche multilivello
• Progettato per funzionamento industriale continuo 24/7
