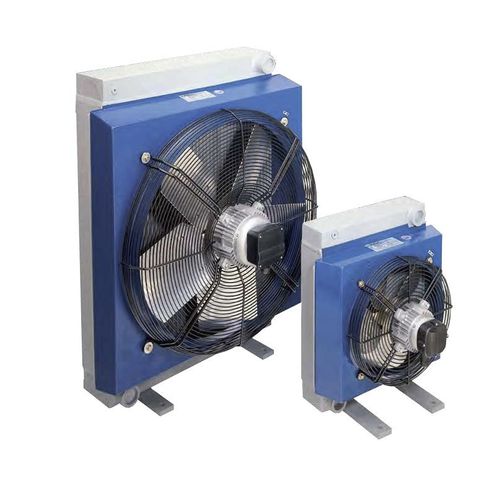

Raffreddatore di liquidi HPA COMPACT

con motore AC

Gli scambiatori di calore aria-olio EMMEGI, sono impiegati per il raffreddamento di circuiti oleodinamici usando, come fluido raffreddante, l’aria ambiente convogliata sulla radiante da una ventola azionata da un motore elettrico o idraulico. La massa radiante, in lega d’alluminio ad alta resistenza, è ottenuta mediante un processo costuttivo di saldobrasatura sottovuoto. La particolare configurazione dei condotti aumenta la turbolenza del fluido e di conseguenza la capacità di scanbio; inoltre la presenza di speciali turbolatori sull’ alettatura del pacco radiante, migliora ulteriormente il coefficiente di trasmissione totale. Il risultato è un prodotto tecnologicamente avanzato di dimensioni contenute, leggero e robusto. Fluidi compatibili . OIL MINERALI, HL, HLP. . EMULSIONI ACQUA-OLIO . ACQUA-GLICOLE . Per altri fluidi consultare EMMEGI. Specifiche tecniche Masse Radianti . Materiale: alluminio “long life”. . Pressione d’esercizio: 20 bar. . Pressione di collaudo: 35 bar. . Temperatura max d’esercizio: 120°c . Per particolari atmosfere aggressive consultare l’EMMEGI. Installazione Lo scambiatore può essere montato in posizione orrizontale o verticale, rispettando la distanza minima dalla parete ( vedi fig. 1 ), in modo da assicurare un naturale afflusso e deflusso dell’ aria di raffreddamento. Lo scambiatore è installato di norma, sulle tubazioni di ritorno dell’ olio del serbatoio; deve inoltre essere protetto da urti e vibrazioni meccaniche mediante supporti e collegato all’ impianto con tubazioni flessibili.
