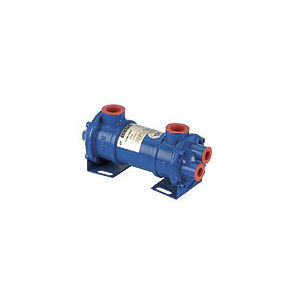

Scambiatore di calore tubolare MG 80

acqua-olioad uso industriale

Gli scambiatori di calore acqua-olio EMMEGI, sono utilizzati per il raffreddamento di circuiti oleodinamici e sono normalmente inseriti su linee di ritorno. La gamma EMMEGI comprende una vasta scelta di modelli caratterizzati da un’ elevata efficienza. La scelta di materiali di prima qualità, lavorati con macchine di precisione, consente d‘ ottenere un prodotto altamente affidabile. Gli scambiatori EMMEGI hanno circuito acqua ispezionabile, a 1,2,4 passaggi, e possono essere forniti con valvola termostatica che consente un notevole risparmio sul consumo dell’ acqua. Fluidi compatibili . OIL MINERALI, HL, HLP. . EMULSIONI ACQUA/OLIO . ACQUA/GLICOLE . ACQUA/ACQUA INDUSTRIALE . PER ALTRI FLUIDI CONSULTARE EMMEGI Specifiche tecniche . VERSIONI : STANDARDS - ACQUA MARINA - AISI - . . . . . . PRESSIONE DI ESERCIZIO : 12 bar. . PRESSIONE DI COLLAUDO : 18 bar. . TEMPERATURA MAX DI ESERCIZIO : 120°C Installazione In fig. 1 è indicata la corretta posizione d’ entrata dei due fluidi, che devono circolare in controcorrente per ottenere il massimo scambio termico. Il posizionamento dello scambiatore sulla macchina deve essere fatta utilizzando appositi supporti elastici, e quindi collegata all’ impianto idraulico ed alla rete idrica mediante tubi flessibili. E’ consigliabile prevedere, su impianti che lavorano in ambienti con forti escursioni termiche, una valvola di by-pass (fig.2) tra ingresso e uscita olio. Con temperature molto basse e impianto fermo è opportuno mantenere l’ acqua in continua circolazione per evitare dannose rotture; oppure svuotare lo scambiatore avvalendosi del tappo di scarico.
