Software configurazione cg-fd-tool

di interfacciaper rete CAN

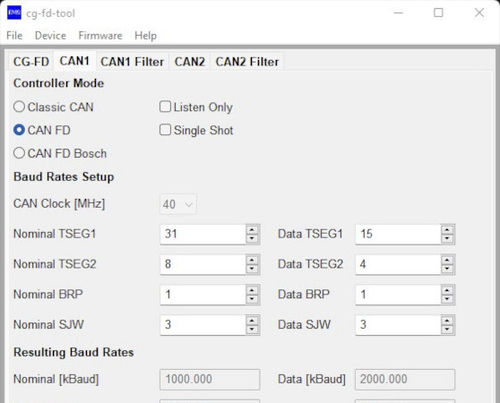

Per consentire una facile configurazione del CAN FD/CAN Gateway CG-FD/E è stato sviluppato il software intimo cg-fd-tool. L'interfaccia grafica utente (GUI) carica una configurazione dal dispositivo via USB o da un file. Dopo averla adattata alle esigenze dell'utente, può essere caricata nuovamente nel gateway o salvata in un file in formato JSON. La generazione di una configurazione può essere eseguita da zero anche senza un gateway collegato. Lo strumento mostra le impostazioni attuali del dispositivo collegato e consente di regolare le modalità del controllore CAN, l'impostazione del baud rate e il tempo di recupero del bus off. Inoltre, è possibile impostare i filtri per i messaggi trasferiti tra i due canali CAN. Se il gateway collega un sistema CAN FD con una rete Classic CAN, lo strumento offre tre opzioni per gestire il trasporto da CAN FD a Classic CAN. I messaggi CAN FD possono essere abbandonati sempre, abbandonati solo se la lunghezza è > 8 o inviati sempre, ma con lunghezza troncata a un massimo di ottavi byte. Il programma di configurazione cg-fd-tool offre un modo intuitivo e rapido per configurare un gateway CG-FD/E per i casi di applicazione più comuni. Caratteristiche speciali Software di configurazione cg-fd-tool Supporta CAN classico e CAN FD Interfaccia grafica utente (GUI) Configurazione dal dispositivo via USB o da JSON esterno
