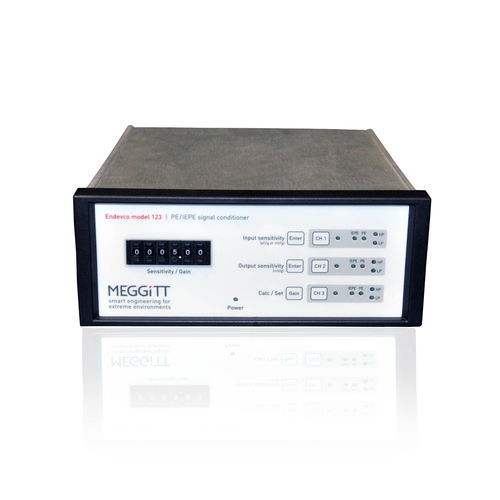

Condizionatore di segnale 123

Il modello 123 è un nuovo condizionatore di segnale a 3 canali controllato da microprocessore per Piezoelettrico (PE) o sensori piezoelettrici elettronici integrati (IEPE). Il modello 123 incorpora un amplificatore di carica se utilizzato con sensori PE. Una sorgente di corrente integrata 0, 4 o 10 mA, selezionabile dall'utente, con 20 Vdc la tensione di conformità viene utilizzata con i sensori IEPE. Un'interfaccia di facile utilizzo consente la programmazione degli ingressi Sensibilità e sensibilità di uscita, permettendo poi allo strumento di calcolare il guadagno dell'amplificatore. Tutti i guadagni le selezioni vengono memorizzate in memoria non volatile e reinizializzate quando viene applicata l'alimentazione. Il guadagno può anche essere se lo si desidera, è possibile inserirlo direttamente. Il modello 123 utilizza un modo SLEEP a microprocessore per eliminare il rumore di clock ad alta frequenza e la loro armoniche associate. Il microprocessore si Sveglia momentaneamente per riconoscere l'interruttore del pannello frontale si passa a SLEEP immediatamente dopo l'elaborazione e l'esecuzione della funzione richiesta. Questo permette agli amplificatori di operare con il minimo rumore autogenerato e fornisce un rumore pulito e senza orologio segnali amplificati. Il modello 123 utilizza anche regolatori di tensione lineari a basso rumore invece di commutare regolatori per ridurre al minimo le interferenze. Il modello 123 utilizza DAC a 12 bit, per ogni canale, per impostare i guadagni dell'amplificatore da 0,00 a 999,9 con lo 0,5% precisione. I guadagni dell'amplificatore possono essere modificati "al volo" senza danneggiare lo strumento. Il modello 123 fornisce una risposta in frequenza a banda larga da 1,5 Hz a 230 kHz, con plug-in opzionale, a 4 poli Sono disponibili moduli filtro passa-alto e passa-basso Butterworth. La selezione del filtro avviene tramite il pannello posteriore interruttori. Il pannello frontale annuncia le selezioni dei filtri del display a LED. Ogni canale può pilotare 10 mA in un 1k carico ohmico.
