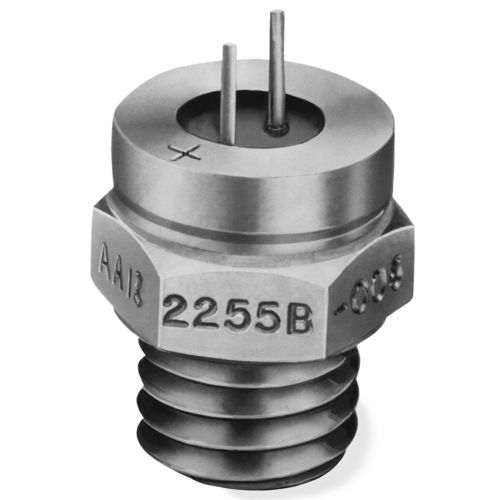

Accelerometro 1 asse 2255B

piezoelettricoa cristallicon elettronica integrata

Caratteristiche principali - Uscita a bassa impedenza - Campo lontano, shock ad alto g - Filtro LP elettronico incorporato - Ceppo isolato - Terminali a saldare Descrizione L'Endevco® modello 2255B è un accelerometro piezoelettrico miniaturizzato e leggero con integrato elettronica, progettata specificamente per la misura di shock ad alto g su strutture e prove in campo lontano articoli. L'unità è dotata di un filtro passa-basso elettronico di secondo ordine tra il sensore e il stadio d'ingresso dell'amplificatore per prevenire la saturazione dovuta alla risonanza dell'accelerometro. Il modello 2255B è dotato dell'elemento in cristallo Piezite® di Endevco, che opera in modalità a taglio anulare, che mostra un'eccellente stabilità di uscita nel tempo. Un design unico di isolamento della deformazione interno a il gruppo del sensore riduce l'ingresso di eventuali deformazioni dovute al movimento di flessione della superficie di montaggio. Questo accelerometro incorpora un condizionatore di segnale ibrido interno in un sistema a due fili, che trasmette la sua uscita di tensione a bassa impedenza attraverso lo stesso cavo che fornisce il necessario potenza a corrente costante. Sia i terminali di uscita che quelli di terra del segnale sono isolati elettricamente dalla superficie di montaggio. L'accelerometro è dotato di un perno di montaggio integrato 1/4-28 e due morsetti a saldare per il collegamento dell'uscita. Sono forniti cavi di collegamento di piccolo calibro, leggeri e leggeri per un funzionamento senza errori. Il suffisso del numero del modello indica la sensibilità all'accelerazione in mV/g; cioè 2255B-01 è dotato di una sensibilità di uscita di 0,1 mV/g.
