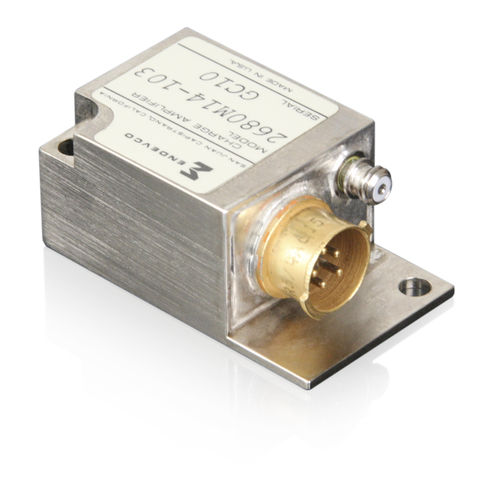

I modelli da 2680M1-XXX a 2680M7-XXX sono progettati per l'impiego con trasduttori piezoelettrici e sono adatti per applicazioni in aria. La costruzione ibrida a microcircuito consente di ottenere dimensioni ridotte,
robustezza e basso consumo energetico. Gli amplificatori di carica ad aria hanno una tensione di uscita proporzionale alla carica in ingresso. Di conseguenza, la sensibilità dell'amplificatore non è sensibilmente influenzata dalla capacità
del cavo di ingresso.
L'uso di tecniche di costruzione modulare permette una grande versatilità nelle scelte di guadagno e di filtro. Questa unità
ha due uscite, un'uscita polarizzata e un'uscita non polarizzata. Entrambe le uscite sono regolabili con un guadagno comune
controllo. Da M1 a M7 definisce il guadagno di carica secondo la tabella 1.
Il -XXX descrive la frequenza di taglio superiore (-5% punto) per la Tabella 2. Ad esempio, un -101 ha un passaggio basso
filtro piatto fino a 100 Hz, un -502 ha un filtro passa basso piatto fino a 5000 Hz.
Specifiche
Le seguenti specifiche di prestazione sono conformi alla norma ISA-RP-37.2 (1964) e sono valori tipici, riferiti a +75˚F (+24˚C) e 100 Hz,
se non diversamente specificato. Vengono forniti i dati di taratura, riconducibili al National Institute of Standards and Technology (NIST).
---
