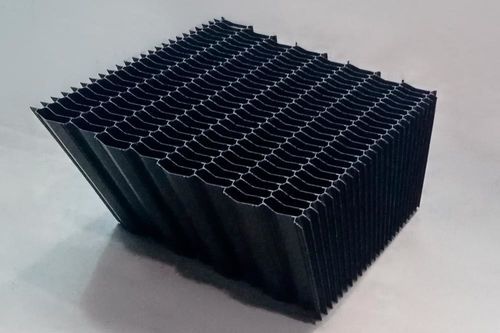

Blocco di riempimento per trattamento di acqua

Panoramica
Inclinazione, altezza e distanza delle lamelle dei MODULpack ENDEVION possono essere configurate per soddisfare i requisiti di processo e lo spazio disponibile nella vasca.

Descrizione
I profili equidistanti delle lamelle MODULpack ENDEVION definiscono con precisione la lunghezza del percorso di sedimentazione e consentono la massima efficienza nella separazione dei solidi. Geometrie di canale non parallele allungano il percorso di sedimentazione effettivo e riducono l'efficienza di separazione. Le opzioni di distanza tra i canali disponibili permettono di scegliere il pacco lamellare più adatto in base alla dimensione delle particelle e alle condizioni di processo.

Vantaggi delle lamelle ENDEVION

• Superfici di sedimentazione equidistanti che consentono l'applicazione diretta della legge di Hazen
• Geometria a V per una migliore raccolta e scarico dei fanghi
• Sistema di incastro maschio‑femmina per un montaggio modulare robusto
• Dimensioni e angoli di inclinazione personalizzabili
• Moduli autoportanti che non richiedono telai esterni, massimizzando l'area utile della vasca

Ideali per vasche circolari
I MODULpack ENDEVION sono adatti a vasche circolari sovraccariche e permettono di aumentare la capacità senza ampliare l'ingombro dell'impianto incrementando la superficie di sedimentazione.

Possibilità di installazione per vasche circolari

• CONFIGURAZIONE TANGENZIALE – Moduli installati in un anello tangente al perimetro della vasca; comune per grandi vasche con spazio esterno limitato.
• CONFIGURAZIONE RADIALE – Raccomandata quando deve essere coperta una porzione maggiore della vasca; permette l'assemblaggio di anelli più ampi.
• CONFIGURAZIONE PARALLELA – Per vasche piccole, installazione in linee parallele; i moduli a contatto con il perimetro circolare sono sagomati per l'assetto rotondo. È possibile prevedere un'apertura centrale per l'albero del raschiatore dei fanghi.

Applicazioni

• Vasche di sedimentazione (clarificatori) per il trattamento di acque reflue, acque potabili e vari processi industriali
• Sedimentazione primaria — ritenzione efficiente dei solidi; possono essere integrati sistemi di lavaggio automatici per evitare accumuli di fanghi nelle lamelle
• Sedimentazione secondaria — scelta e progetto in funzione del volume di fanghi separati; ENDEVION fornisce valutazioni dettagliate per ogni caso
• Sedimentazione secondaria dopo sistemi biologici a letto fisso, elementi rotanti o grandi filtri percolatori — separazione efficace anche con volumi di fanghi limitati, riducendo i costi di costruzione e manutenzione
• Fasi avanzate di trattamento — le lamelle parallele separano precipitati e fanghi nelle fasi finali dedicate a micropolveri, residui farmaceutici, microplastiche e fosfati residui

Caratteristiche / specifiche tecniche

• Famiglia prodotto: MODULpack ENDEVION
• Profili lamellari equidistanti per definire con precisione la lunghezza del percorso di sedimentazione
• Geometria dei canali: canali piani e paralleli per una sedimentazione ottimale
• Opzioni di distanza tra i canali disponibili per adeguarsi alla granulometria e alle esigenze di processo
• Geometria del modulo: forma a V per una migliore gestione dei fanghi
• Sistema di incastro: accoppiamento maschio‑femmina per robustezza meccanica
• Design autoportante: nessun telaio esterno richiesto; massimizza la superficie utile della vasca
• Dimensioni e angoli di inclinazione personalizzabili
• Tipologie di installazione adatte: tangenziale, radiale e parallela (adattamenti per vasche circolari e predisposizione per alberi raschiatori)
• Progettazione conforme alla legge di Hazen per il calcolo delle superfici di sedimentazione
