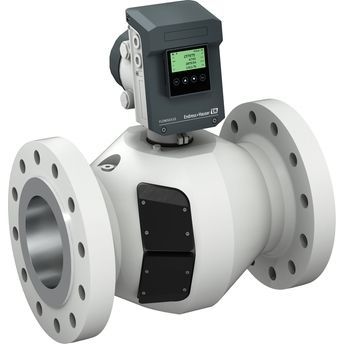

Misuratore di portata ad ultrasuoni FLOWSIC610

volumetricoper idrogenoDN150 - 6"

Panoramica
Compatto, preciso e progettato per il trasferimento di custodia dell'idrogeno. FLOWSIC610 è un misuratore di portata ultrasonico approvato MID per la misurazione fiscale dell'idrogeno. Progettazione full-bore, ampio turndown e indicatore opzionale di purezza basato sulla velocità del suono. Disponibile in DN50 … DN400, classe di precisione fiscale 1.

Ambito di applicazione
Progettato per il trasferimento di custodia e applicazioni di processo nelle infrastrutture per l'idrogeno.

• Misurazione per trasferimento di custodia dell'idrogeno
• Trasporto e stoccaggio
• Condotte di esportazione dagli elettrolizzatori
• Misurazione presso stazioni di compressione dell'idrogeno

Proprietà del dispositivo

• Classe di precisione fiscale 1
• Prestazioni di flusso comprovate fino a 60 m/s (200 ft/s)
• Design full-bore con perdita di carico trascurabile
• Elevato rapporto di turndown fino a 1:160
• Indicazione opzionale di purezza dell'idrogeno (velocità del suono)
• Trasduttori ultrasonici intrinsecamente sicuri adatti al servizio idrogeno

Vantaggi

• Misurazione fiscale classe 1 per le taglie DN50 a DN400 con turndown fino a 1:160
• Soluzione affidabile per applicazioni di trasferimento di custodia
• Prestazioni comprovate ad alte velocità di flusso (fino a 60 m/s)
• Indicazione della purezza in tempo reale per il controllo del processo
• Messa in servizio rapida supportata da FLOWgate™

Dati tecnici in breve

• Variabili misurate: Volume a.c., portata volumetrica a.c., velocità del gas, velocità del suono, indicazione di purezza dell'idrogeno (opzione)
• Mezzo di misura: Idrogeno (purezza >95 %; >90 % su richiesta)
• Diametro nominale: DN50 … DN400 / 2" … 16"; altri su richiesta
• Precisione: Classe di precisione fiscale 1
• Prestazione massima: Comprovata fino a 60 m/s (200 ft/s)
• Rapporto di turndown: Fino a 1:160
• Design: Full bore, senza perdita di carico aggiuntiva
• Opzioni: Indicatore di purezza dell'idrogeno (basato sulla velocità del suono)
• Trasduttori: Trasduttori ultrasonici intrinsecamente sicuri

Specifiche tecniche

• Famiglia prodotto / modello: FLOWSIC610
• Applicazione: Misurazione per trasferimento di custodia di gas idrogeno
• Variabili misurate: Volume a.c., portata volumetrica a.c., velocità del gas, velocità del suono, indicazione di purezza (opzione)
• Mezzo di misura: Idrogeno (purezza >95 %; >90 % su richiesta)
• Diametro nominale: DN50 … DN400 (2" … 16"), altri su richiesta
• Classe di precisione: 1 (fiscale)
• Prestazione max comprovata: fino a 60 m/s (200 ft/s)
• Rapporto di turndown: fino a 1:160
• Design: Misuratore ultrasonico full-bore, perdita di carico trascurabile
• Messa in servizio: Supportata da FLOWgate™ per messa in servizio rapida
• Opzioni / caratteristiche: Indicazione di purezza dell'idrogeno, trasduttori intrinsecamente sicuri, ampio turndown, adatto alla misura fiscale
