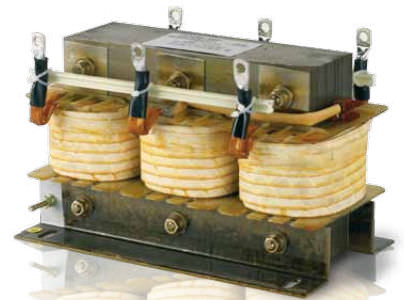

Reattanza filtro armonico trifase 400 V, 12.5 - 50 kvar | RA series

REATTANZA trifase di blocco armoniche ad alta linearità, progettata e dimensionata per alto contenuto armonico ed accordata ai condensatori. La Reattanza tipo RA garantisce una lunga durata di funzionamento, bassissime perdite e bassa emissione di rumore in funzionamento. IL NUCLEO della reattanza è costituito da lamierino magnetico in ferro di prima scelta a grani orientati con basse perdite L’AVVOLGIMENTO è realizzato con conduttori in rame elettrolitico L’IMPREGNAZIONE viene eseguita in autoclave sottovuoto mediante speciali resine Le reattanze tipo RA presentano una frequenza di accordo di 189 Hz (p=7%), ma possono essere realizzate su richiesta anche frequenze di accordo diverse; ricordiamo oltre alla frequenza di accordo standard le principali come 134 Hz(p=14%) e 210 Hz(p=5.67%). IMPIEGHI Particolarmente adatte per l’esecuzione di cassetti (vedi CTF) e apparecchiature automatiche di rifasamento (vedi ERAF) per reti con contenuto armonico in associazione a condensatori di rifasamento. Con i condensatori, le reattanze trifase serie RA sono state ideate e progettate per essere installate in reti con presenza di distorsioni armoniche in quanto il loro principio di funzionamento consiste nel traslare la frequenza di risonanza dell’impianto, al di sotto dell’armonica di ordine più basso in modo tale da evitare l’innesco di fenomeni di risonanza.
