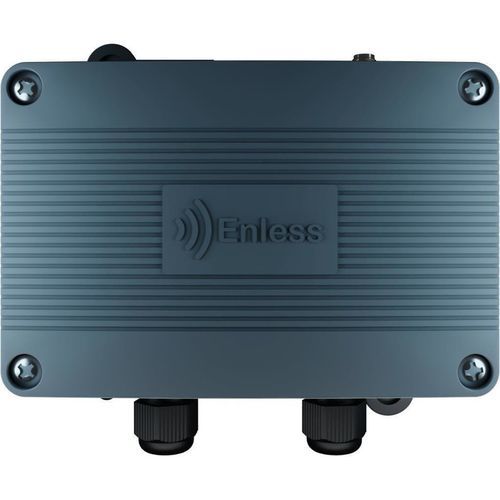

Device server Modbus RX MODBUS 500-302

EthernetserieRS-232

Panoramica
Semplificate l’integrazione dei dati dai sensori Enless con il ricevitore LoRa Easy Modbus. Progettato per comunicare esclusivamente con i sensori Enless tramite il protocollo LoRa Easy, il ricevitore centralizza i dati e li converte automaticamente in una mappa di registri Modbus pronta per l’uso da parte di PLC e sistemi di gestione degli edifici (BMS). Fornisce un ponte economico per gestire i dati dei sensori LoRa Enless sui controllori di automazione.

Vantaggi principali

• Decodifica nativa delle trame Enless LoRa tramite protocollo LoRa Easy.
• Conversione automatica delle trame ricevute in una tabella di registri Modbus per integrazione rapida con PLC/BMS.
• Supporta Modbus TCP/IP e Modbus RTU (RS485 o RS232).
• Gestisce fino a 50 sensori Enless.
• Server di configurazione integrato (interfaccia web incorporata) per pairing rapido, configurazione e monitoraggio in tempo reale della qualità del collegamento.

Funzionamento (installazione rapida)

• 1. Accesso al server — Utilizzare il server di configurazione integrato per impostare il ricevitore e registrare i sensori. L’interfaccia è semplificata per una rapida messa in servizio e verifica delle trame ricevute.
• 2. Associare i sensori — Inserire gli ID sensore nel server integrato e alimentare i sensori. La comunicazione si stabilisce istantaneamente e il livello del segnale è visualizzato in tempo reale.
• 3. Visualizzare la mappa Modbus — La tabella dei registri Modbus è visibile dal server del ricevitore così gli integratori PLC possono controllare indirizzi e valori, riducendo errori di indirizzamento.
• 4. Collegare il BMS/PLC — Collegare fisicamente il ricevitore al PLC o al BMS; il controllore può immediatamente iniziare a interrogare i registri Modbus per recuperare i dati.

Modelli disponibili e varianti regionali

• Variante EU868 (Numero di parte: RX MODBUS 500-302)
• Variante US915 (Numero di parte: RX MODBUS 500-502)

Risorse e documentazione disponibili

• Scheda prodotto (inglese e francese)
• Dichiarazione UE di conformità
• Guida all’installazione, file firmware, mappa Modbus, schema di cablaggio e risorse DWG per installatori
• Certificati FCC e ISED per il modello US915

Caratteristiche / Specifiche tecniche

• Protocollo supportato: LoRa Easy (proprietario Enless)
• Frequenza radio: EU868 (modello EU) / US915 (modello US)
• Capacità radio: Gestisce fino a 50 sensori Enless (compatibilità esclusiva Enless)
• Modbus: Modbus TCP/IP o RTU (RS232 / RS485)
• Alimentazione: 7,5–24 V DC
• Dimensioni: L 118 x A 79 x P 43 mm
• Installazione: Binario DIN o montaggio a vite
• Grado di protezione: IP60
• Configurazione: Tramite interfaccia web integrata (server di configurazione incorporato)
• Certificazioni: CE & UKCA (modello EU) / FCC & ISED (modello US)
• Uso tipico: Centralizzare i dati dei sensori Enless ed esporli come registri Modbus per PLC/BMS
