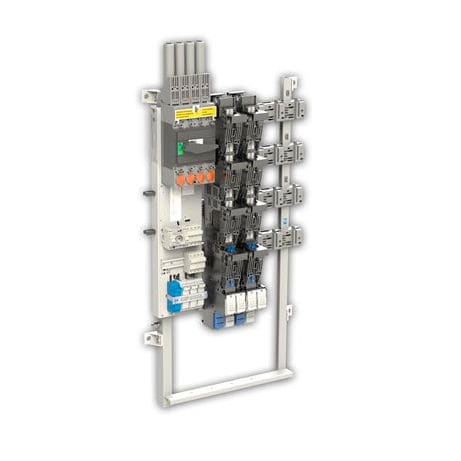

Pannello di distribuzione attrezzato NX1016878

Quadro di distribuzione Quadro TIPI 4-500 I quadri LV IP2X TIPI 4-500 proteggono e distribuiscono la rete di distribuzione LV nelle sottostazioni MT/BT, appena dietro il trasformatore da 250 kVA I quadri LV IP2X TIPI 4-500 comprendono un sezionatore tetrapolare LV con rottura certa, un cortocircuitatore di collegamento a monte, una sbarra IP2X dotata di prese di alimentazione in standby, fino a 4 alimentatori + 1 alimentatore temporaneo e una protezione del circuito interno della stazione, nonché un sezionatore di alimentazione principale dell'illuminazione pubblica (ACG). Ensto Novexia SAS - L'indice di protezione IP2X garantisce un funzionamento sicuro ed elimina la necessità di accessori per le posizioni degli alimentatori liberi. Quando l'interruttore è aperto, un collegamento elettrico è fatto tra il neutro del trasformatore e la terra Fusibili a lama intera dimensione T2 HN tipo 125 A a 400 A Contattateci per definire le vostre esigenze (numero di alimentatori, opzione, imballaggio per la spedizione, ecc.) Tensione nominale (Ur): - 0,44 kV Corrente nominale: - 500 A Tensione nominale di resistenza alla frequenza (50 Hz - 1min): - 10 kV Impulso di fulmine con livello di tensione di resistenza (1.2/50): - 20 kV Rated principalmente attivo corrente di rottura del carico: - 500 A Corrente nominale di tenuta a breve termine (0,5s): - 10 kA/s Corrente nominale di breve durata (picco): - 17 kA/s Norme: - ST 63-S-61 (2017) Numero massimo di alimentatori: - 4 Grado di protezione: - IP2X
