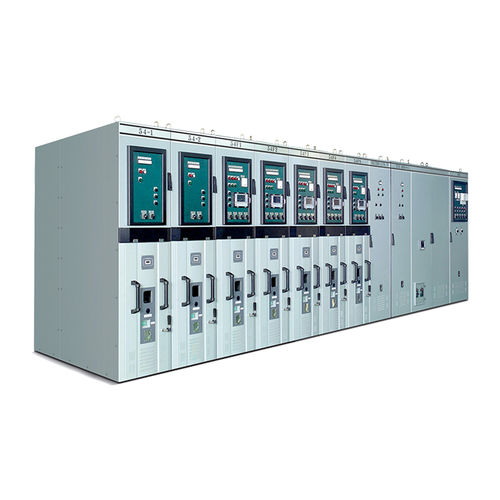

Quadro di distribuzione DC ETGR Series

per applicazioni ferroviarie

L'apparecchiatura elettrica di comando in corrente continua Entec (ETGR21, ETGR22) è progettata per l'applicazione in sistemi di alimentazione di trazione in corrente continua sia a 900 V CC che a 1800 V CC. La corrente nominale può essere di 4000A e 6000A per vari livelli di tensione di sistema e possono essere utilizzati anche in applicazioni DC pesanti. Tutti i componenti principali, come l'interruttore automatico ad alta velocità (HSCB), il relè di protezione e il sezionatore, sono prodotti da Entec per garantire la stabilità del sistema. Il quadro DC Metal Clad è autoportante e progettato per essere utilizzato per decenni. I suoi isolatori sono accuratamente progettati e applicati per fornire una distanza di isolamento sufficiente. Le lamiere non metalliche sono utilizzate anche nei quadri DC come separatori per proteggere le parti metalliche da un arco sprigionato. ETCPU200 con il suo HMI associato è l'interfaccia standard con i quadri DC. Questo relè di protezione è conforme alle norme IEC e fornisce varie funzioni di protezione che corrispondono al sistema di alimentazione di trazione CC. Il quadro DC è stato completamente testato da laboratori accreditati come KERI e IPH secondo lo standard internazionale IEC 61992.
