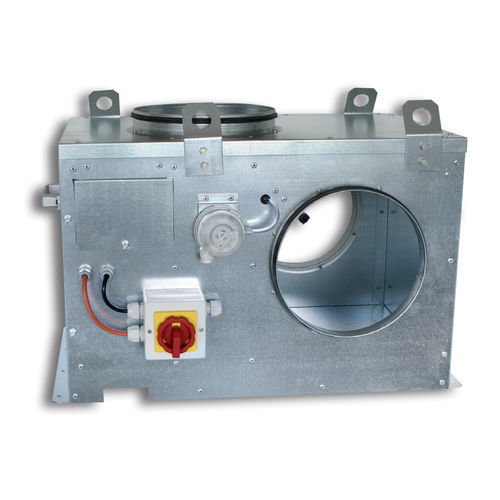

Cassa di ventilazione CIBOX C4 series

ALLOGGIAMENTO VMC C4 (400°C ½ H) VANTAGGI - Custodia C4 CMV da 700 a 3500 m³/h - Omologazione: 400°C - ½ h - Scarico verticale o orizzontale con o senza isolamento - Basso consumo energetico: Motore EC - Controllo integrato: pressione costante - Alimentazione monofase - Facile manutenzione MERCATO / APPLICAZIONE - Case plurifamiliari e piccoli edifici commerciali - Per CMV autoregolati, sensibili all'umidità A e B e alimentati a gas COSTRUZIONE / COMPOSIZIONE - Involucro in lamiera d'acciaio zincata - Connessioni aria : - Aspirazione orizzontale: 2 rubinetti con guarnizione - Scarico verticale: 1 rubinetto con guarnizione - Pannello di servizio con maniglia - Installazione: interna ed esterna UNITÀ MOTORE-VENTILATORE - Gruppo motore-ventilatore a trasmissione diretta - Ventilatore centrifugo a semplice aspirazione - Turbina con : - Azione per la taglia 700 - Reazione per le taglie da 900 a 3500 - Motore EC a basso consumo energetico - monofase 230 V - 50 Hz - Manutenzione: gruppo ventilatore-motore rimovibile COLLEGAMENTO ELETTRICO - Su interruttore di prossimità, lucchettabile, IP65. GAMMA 5 grandezze fino a 3500 m³/h a 160 Pa: - scarico verticale - scarico verticale isolato - scarico orizzontale - scarico orizzontale isolato CONTROLLO Controllo a pressione costante con setpoint regolabile da 100 a 300 Pa. - Trasmettitore di pressione - Pressostato di allarme montato in fabbrica (80 Pa) - Contatto termico - Controllore da incasso CLASSIFICAZIONE ANTINCENDIO Omologato 400°C - ½ h dalla resistenza al fuoco PV : - PV n°EFR-17-003955: CIBOX 700 C4 - PV n°EFR-17-003954 : CIBOX 900 C4 CIBOX 1700 C4 - CIBOX 2500 C4 - CIBOX 3500 C4
