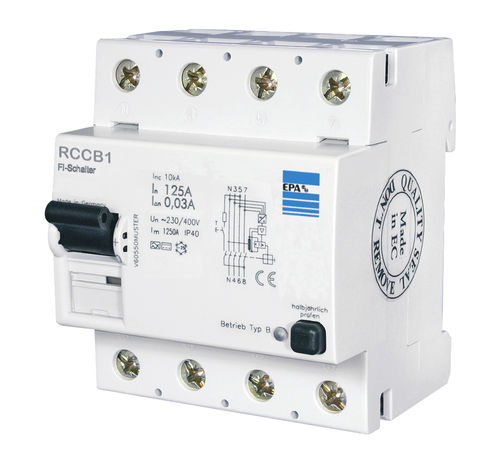

Interruttore differenziale differenziale RCCB series

della corrente residuaAC/DCa frequenza di commutazione

Gli interruttori differenziali sensibili alla corrente alternata/discontinua di tipo EPA RCCB B1 e RCCB B2 sono destinati all'uso in sistemi a corrente alternata a 50 Hz con apparecchiature elettroniche, come inverter, gruppi di continuità (UPS), alimentatori switching, regolatori ad angolo di fase (soft starter) e regolatori a tiristori. I moderni dispositivi di elettronica di potenza, ad esempio gli inverter di frequenza e i convertitori CA/CC, producono in uscita una tensione bipolare modulata ad ampiezza di impulso, che deve avere frequenze di commutazione fino a 20 kHz. In caso di guasto, queste risorse possono causare, oltre alle correnti residue CA e CC a impulsi a 50 Hz, anche correnti residue CC uniformi e correnti residue con frequenze miste (negli inverter, ad esempio la frequenza di commutazione e la frequenza di uscita). Gli interruttori differenziali disponibili in commercio con caratteristica di intervento AC o A (secondo la norma IEC 60755) non sono in grado di catturare correttamente tali correnti residue, per cui non è garantito il corretto intervento dell'interruttore differenziale. Interruttori differenziali sensibili alla corrente alternata/discontinua (tipo B / B+) Caratteristica speciale per l'utilizzo con apparecchiature elettroniche, come ad esempio i convertitori di frequenza Rileva le correnti di guasto CC pulsanti e uniformi Rileva le correnti di guasto CA da bassa ad alta frequenza per una protezione ottimale delle persone e degli incendi Inoltre, anche il corretto innesco di un interruttore differenziale di tipo AC o A con corrente residua AC o corrente di guasto DC pulsante di 50 Hz può essere influenzato negativamente o addirittura impedito da una corrente residua DC liscia coesistente. Gli interruttori differenziali della serie EPA RCCB1,
