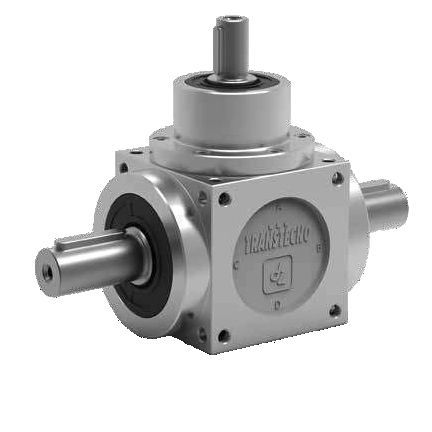

Rinvio angolare ad assi ortogonali

a coppia conicaad albero cavocon albero passante

I rinvii angolari sono dispositivi impegnati in tutte quelle applicazione dove è richiesto il rinvio del moto rotatorio tra assi perpendicolari. I rinvii angolari possono essere adoperati singolarmente o a multipli collegati tra di loro, una delle più comuni applicazioni è il collegamento di due o più martinetti meccanici per ottenere il sincronismo di sollevamento. La gamma di rinvii angolari è composta da: •7 Grandezze di rinvii •33 diverse forme costruttive •Casse in alluminio •Trattamento di impregnazione •Alberi cavi o sporgenti in uscita •Albero o flangia motore in entrata •Versioni con albero rinforzato •Versioni speciali a richiesta INGRANAGGI Gli ingranaggi sono stati progettati e verificati con il metodo GLEASON spiroidale, questo per offrire la massima capacità di carico, un’ottima silenziosità ed un costo di fabbricazione contenuto. Gli ingranaggi sono tutti realizzati in acciaio altamente legato al nichel cromo tipo 18NiCrMo5 con trattamento termico di cementazione tempra. Tutte le superfici di accoppiamento sono rettificate e viene eseguito a fine ciclo il rodaggio dalla taglia 86 in su. Tale processo ottimizza le condizioni di ingranamento diminuendo sensibilmente la rumorosità e le prestazioni del rinvio angolare. Il gioco angolare del rinvio RQ è per definizione misurato sull’albero di uscita bloccando l’asse di ingresso (questo gioco risulta uguale tra i due assi, quindi anche misurato in maniera inversa, solo ovviamente per i rapporti 1:1). Tale gioco è funzione del gioco di ingranamento tra i denti e del raggio primitivo di ingranamento.
