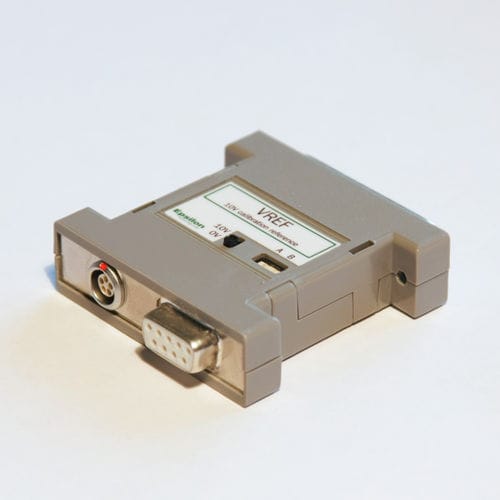

Campione di calibratura di calibrazione VREF

riferimento di calibrazione a 10 V per dispositivi di alto livello. Come il modulo di taratura shunt per estensimetri, il modulo VREF viene utilizzato per trasferire la taratura di Epsilon all'elettronica del cliente. - La taratura richiede solo questi semplici passaggi: - Con il modulo VREF collegato all'ingresso del canale di deformazione della macchina di prova, impostare VREF su 0 V e azzerare il canale di deformazione della macchina di prova. Questo è il riferimento di zero. - Impostare VREF su 10 V e calibrare il valore di fondo scala dell'estensimetro sul canale di deformazione della macchina di prova. Questo è il fondo scala calibrato. - Se la macchina di prova richiede il ritorno a 0V dopo l'impostazione del fondo scala, impostare nuovamente VREF su 0V e azzerare il canale di deformazione della macchina di prova. - Ricollegare il condizionatore di segnale dell'estensimetro alla macchina di prova e il gioco è fatto.
