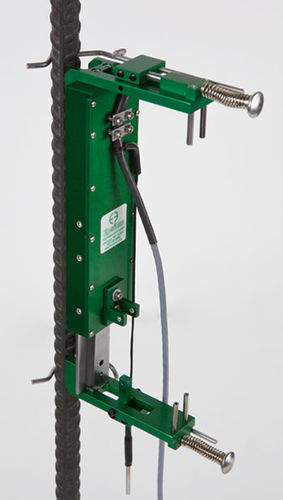

Estensimetro per ponte estensimetrico 3543 series

assiale

Questo modello è disponibile in lunghezze di calibro da 50 mm (2 pollici) in su, con campi di misura fino a 100 mm (4 pollici). Il design unico si separa in due metà e l'estensimetro può essere lasciato acceso fino al cedimento del campione. Questi estensimetri sono ampiamente utilizzati quando sono necessari campioni lunghi. Sono ideali per testare barre di acciaio, giunti di saldatura e materiali metallici. Con molti anni di comprovata affidabilità, gli estensimetri modello 3543 sono progettati per essere lasciati in funzione fino al cedimento dei campioni, come le armature, che danneggerebbero gli estensimetri assiali standard. Epsilon ha progettato il Modello 3543 per sopravvivere al cedimento del provino separandosi in due metà, evitando così qualsiasi danno al modulo estensimetrico. Durante il funzionamento, la metà superiore dell'estensimetro si estrae dal corpo principale e le travi di misura affusolate attivano le flessioni estensimetriche all'interno dell'unità. Questo design unico consente di ottenere lunghi campi di misura, pur mantenendo la compatibilità con l'elettronica dei trasduttori a estensimetri. Questi modelli offrono un'elevata precisione e sono leggeri ma robusti, con una bassa forza operativa. Sono unità per la sola tensione. Le unità sono dotate di coltelli in acciaio temprato. Le forme di filo ad attacco rapido standard fornite con l'estensimetro funzionano su campioni rotondi fino a 25 mm (1 pollice) di diametro e su campioni piatti fino a 12 x 31 mm (0,5 x 1,25 pollici). Per l'uso su campioni più grandi sono disponibili forme di filo opzionali. Vedere il modello 3542L per lunghezze di calibro con campi di misura inferiori e gli estensimetri ottici senza contatto Epsilon ONE®.
