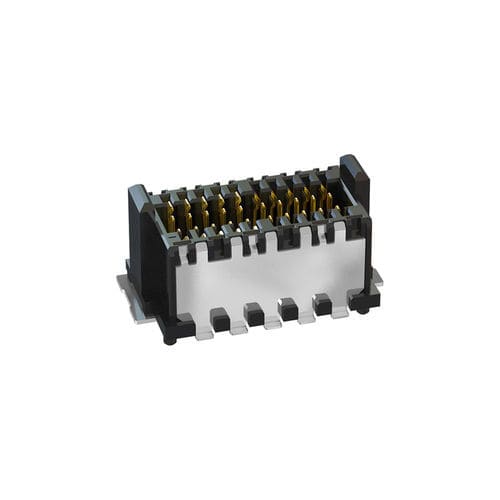

Connettore di dati 405-52120-51

SMTscheda-schedaparallelo

- 20 pin - altezza di impilamento non accoppiata: 1,15 mm - Schermatura EMC - SMT - Livello di prestazioni 1 Nozioni di base Livello di prestazione IEC 60512-9-1:2010 - 1 Numero di contatti - 20 Tecnologia di terminazione - SMT Distanza scheda-scheda - Da 6,0 mm a 13,5 mm Materiale Materiale isolante - LCP, UL 94 V-0 Valore CTI IEC 60112 - 150 Materiale di contatto - Lega di rame Placcatura - Au su Ni Area di terminazione - Sn su Ni Meccaniche Forza di accoppiamento per pin - ≤ 0,5 N Forza di separazione per pin - ≤ 0,4 N Durata IEC 60512-9-1 - 500 cicli di accoppiamento Complanarità - ≤ 0,1 mm Vibrazioni, sinusoidali IEC 60512-6-4 - 10 - 2000 Hz, 20g Problemi di accoppiamento dei contatti in caso di vibrazioni, sinusoidale IEC 60512-2-5 - ≤ 1 µs Urti, semi-sinusoidale IEC 60512-6-3 - 50g, 11 ms Problemi di accoppiamento dei contatti in caso di urti, semi-sinusoidale IEC 60512-2-5 - ≤ 1 µs Resistenza elettrica Resistenza di contatto IEC 60512-2-1 - ≤ 20 mΩ Spazio libero e strisciamento - 0,25 mm Resistenza di isolamento IEC 60512-3-1 - > 5 GΩ Elaborazione Temperatura di saldatura JEDEC J-STD-020E - 20 - 40 s a 260°C MSL JEDEC J-STD-020E - 1 Assemblaggio - Pick and Place Approvazione / Conformità File UL - E130314 Ambiente - Forma RoHS
