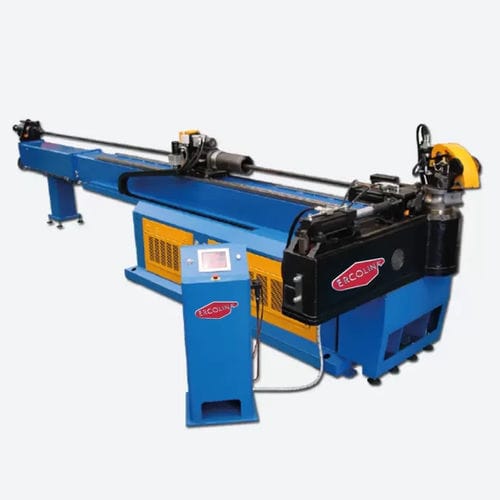

Curvatrice elettroidraulica GB100 SCNC6V3

per tubiper tubiorizzontale

La GB100 SCNC6V3 ha 6 assi programmabili ed azionati idraulicamente: spostamento carro (Asse Y1), rotazione del piano di curvatura (Asse B,) angolo di curvatura (Asse C), spostamento laterale slitta (Asse X2), booster (Asse Y2) e spostamento anima (Asse Y3). CARATTERISTICHE Struttura robusta e rigida Testa in ghisa sferoidale GS500 con elevata resistenza meccanica e sistema di guide in configurazioni innovative (Brevettata) Asse di curvatura, a catena e cilindro, compatto e durevole che assicura una velocità di curvatura costante per alte prestazioni e precisione Sistema estrazione anima azionato da un cilindro con possibilità di programmare l’estrazione anticipata dell’anima Controllo con schermo touch screen con visualizzazione 3D del tubo e sistema anti-collisione tubo/macchina, tubo/pavimento, tubo/elementi esterni e tubo/attrezzatura 6 Assi programmabili ed azionati elettro-idraulicamente: spostamento carro (Asse Y1) e rotazione del piano di curvatura (Asse B) tramite motori elettrici; angolo di curvatura (Asse C), spostamento laterale slitta (Asse X2), booster (Asse Y2) e spostamento anima (Asse Y3) idraulici Kit Wi-Fi Disponibile estensione di 2 metri (opzionale) Importazione files .iges .dxf .Iges Tekla (opzionale)
