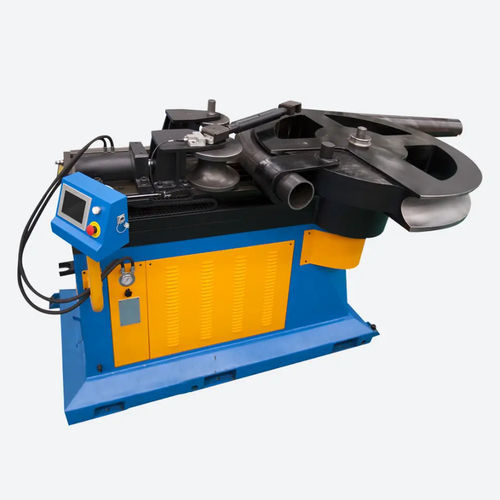

Curvatrice elettroidraulica TB180

per tubicon assistenza digitalea comando numerico

Panoramica
La TB180 è una curvatrice a tiraggio rotativo per tubi dotata del controllo TCPlus, progettata per operazioni di curvatura precise, uso continuativo e facilità d'uso.

CARATTERISTICHE

• Dotata di controllo TCPlus
• Schermo touch a colori 7″
• Nuove icone per una maggiore facilità d'uso
• Funzione OFFSET avanzata
• Variazione di lingua immediata
• Auto-taratura dei componenti principali della macchina
• Funzione di cambio rapido da mm a pollici
• Velocità di curvatura programmabile per ogni singola curvatura
• Possibilità di aggiungere programmi illimitati via USB
• Posizionatore 2 assi opzionale
• Ogni programma può contenere fino a 30 curvature
• Possibilità di curvare a destra o a sinistra

Sistema di controllo (TC PLUS)

• Iconografia intuitiva e semplificata
• Display 4.3″ (TC Plus baseline)
• Programmazione dell'angolo di curvatura
• Impostazione della velocità di curvatura
• Inserimento del valore di compensazione per il ritorno elastico
• Ogni programma può contenere fino a 30 curvature
• Controllo in modalità manuale o programmabile
• Può curvare a destra o a sinistra
• Database utensili in funzione del programma utilizzato
• Variazione di lingua immediata
• Auto-taratura dei componenti principali (solo su 7″)
• Funzione di cambio rapido mm/pollici
• Pronto per Industry 4.0 (opzionale)
• Connessione LAN / Wi‑Fi (opzionale)

Attributi del prodotto
Diametro esterno minimo: ⌀ 10 mm
Capacità massima di curvatura: ⌀ 150 x 7.1 mm
Sistema di controllo: TC Plus
Raggio minimo di curvatura: 100 mm
Raggio massimo di curvatura: 800 mm

Specifiche tecniche

• Modulo di flessione: 20 cm³
• Diametro esterno minimo: 10 mm
• Diametro esterno massimo: 60 mm
• Raggio massimo di curvatura (CLR): 800 mm
• Raggio minimo di curvatura (CLR): 100 mm
• Angolo massimo di curvatura: 210°
• Potenza installata: 15 kW
• Velocità di curvatura: 1 rpm
• Dimensioni (L x P x H): 1000 x 1475 x 1900 mm
• Peso: 2700 kg
