Delaminatrice Model 602

Descrizione

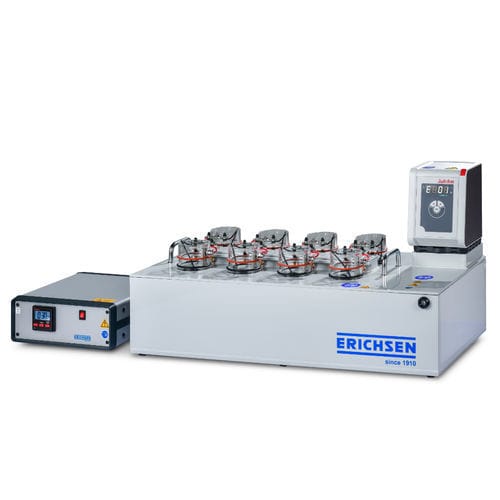

Il Delaminatore catodico Modello 602 è uno strumento per controlli rapidi e controllo qualità periodico dei metalli verniciati. Il sistema è composto da un'unità di alimentazione/controllo e da un recipiente di immersione a temperatura controllata con 8 contenitori di prova e un circolatore. Ogni contenitore ha una sorgente di corrente costante indipendente, permettendo di testare fino a 8 provini contemporaneamente e in modo indipendente. Il test di delaminazione catodica evidenzia la penetrazione del rivestimento nelle aree danneggiate e mette in luce pretrattamenti difettosi (formazione di bolle in corrispondenza di punti, graffi o impatti di pietre).

Scopo e applicazione
I danni meccanici ai rivestimenti organici su metallo causano la perdita della protezione dalla corrosione. Cause tipiche includono impatti di pietrisco su veicoli, movimentazione, trasporto e danni in fase di installazione. Il comportamento corrosivo dipende dal sistema di protezione, in particolare dalla preparazione della superficie del substrato e dalla composizione del rivestimento.

Principio del test
Lo strumento valuta l'adesione dei rivestimenti sul metallo. Uno strumento di graffiatura (es. utensile secondo van Laar, Modello 426) crea un graffio definito di circa 5 cm fino al substrato metallico. Il provino viene inserito nel contenitore riempito con elettrolita (0,5 N KOH) e fissato con una pinza a coccodrillo. Il test viene avviato tramite un timer (durata standard: 30 min). In queste condizioni accelerate è possibile osservare la penetrazione del rivestimento. Dopo il test i campioni vengono risciacquati e asciugati; le aree sottostante possono essere rimosse meccanicamente per la valutazione.

Contenuto della fornitura

• Delaminatore catodico, Modello 602
• Cavo di alimentazione
• Manuale di istruzioni

Specifiche tecniche

• Alimentazione: 230 V AC, 50 Hz
• Peso unità di alimentazione: circa 3 kg
• Dimensione provino: circa 15 x 3 cm (L x L)
• Portatile / Stazionario: Stazionario
• Dimensioni recipiente di immersione: circa 700 x 359 x 352 mm (L x L x A)
• Dimensioni unità di alimentazione per test di immersione: circa 260 x 275 x 110 mm (L x L x A)
• Tempo di riscaldamento dei contenitori di prova: circa 20 min (ambiente: 23 °C; acqua: 20 °C)
• Tempo di riscaldamento con recipiente di immersione: circa 1,5 ore
• Peso recipiente di immersione con contenitori di prova: circa 12,5 kg
• Peso recipiente di immersione con contenitori di prova e unità di controllo temperatura con circolazione: circa 16 kg
