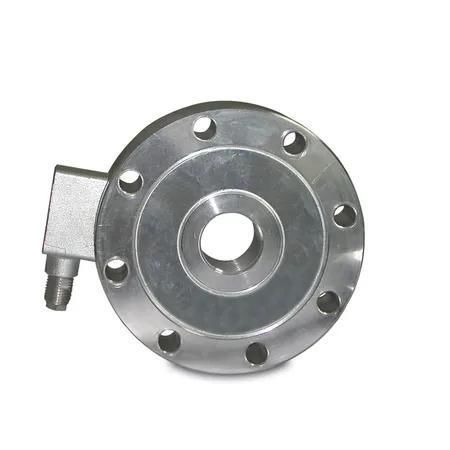

Cella di carico di trazione-compressione Model 922

ad anelloper ponte estensimetrico2 mV/V

Descrizione
Le celle di carico elettriche prodotte da ERICHSEN rappresentano lo stato dell'arte nella tecnologia dei sensori, rimanendo al contempo semplici da utilizzare e adattabili a svariate esigenze. Il principio di misura si basa sull'allungamento di estensimetri a film di alta qualità (DMS).

Applicazione
Questi dispositivi di misura della forza sono adatti per applicazioni universali in cui è necessario misurare con elevata precisione forze di trazione e compressione, ad es. nei test sui materiali (macchine per prove di trazione ERICHSEN UNIMAT® e UNIMAT® + UNICONTROL®), in apparecchiature di misura di riferimento e nella ricerca e sviluppo. Sono inoltre indicati per impieghi industriali nell'automazione, nel controllo dei processi di inserimento e nella tecnologia di giunzione. È disponibile un programma completo di accessori. È possibile il collegamento agli strumenti di misura e visualizzazione 975 AP, 980 AP e PHYSIMETER 906 MC tramite spina adattatrice.

Norme

• ISO 376

Caratteristiche tecniche

• Uscita (sensibilità): 2 mV/V
• Materiale del sensore: acciaio speciale
• Grandezza misurata: Forza (trazione/compressione)
• Classe di protezione: IP 67
• Resistenza del ponte: 700 Ω
• Principio di misura: DMS (estensimetri a film)
• Resistenza di isolamento: > 5 GΩ
• Temperatura di riferimento: 21 °C
• Intervallo di temperatura nominale: -10 °C a +50 °C
• Intervallo di temperatura di stoccaggio: -50 °C a +80 °C
• Intervallo tensione di alimentazione: 5 - 10 V
• Carico di rottura (relativo alla forza nominale): > 200 %
• Precisione (secondo ISO 376 e EN 10002-3): Classe 1
• Carico dinamico massimo ammissibile (DIN 50100): < 70 % della forza nominale
• La fornitura include un cavo con estremità aperte, lunghezza circa 5 m
