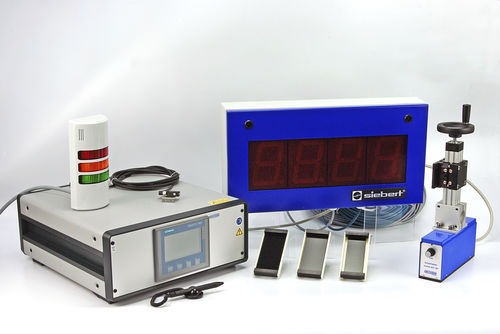

Glossmetro 2 angoli GLOSSMASTER ONLINE 507

in lineacon trasmissione dati

Descrizione
Mantenere una qualità superficiale costante durante la produzione e la lavorazione di materiali con superficie trattata (carta, materie plastiche, superfici metalliche o legno) è essenziale. Le variazioni di lucentezza possono derivare da difetti di produzione, cambi di fornitore o fluttuazioni del materiale e spesso causano reclami o scarti. Il GLOSSMASTER ONLINE 507 fornisce una valutazione oggettiva e in linea della lucentezza per rilevare deviazioni e garantire una finitura uniforme.

Esempio di applicazione – fabbrica di parquet laminato
Apparecchiatura

• GLOSSMASTER ONLINE 507-60° (versione base), comprensivo di:
  • testa di misura 60°, distanza di misura 10 mm, incl. sensore per la scansione della superficie
• Adattatore di montaggio
• Unità di alimentazione e visualizzazione con pannello HMI touch
• Ingresso di riferimento per valori di lucentezza min./max. e visualizzazione del valore medio
• Segnalazione lampada di allarme in caso di superamento dei limiti
• Tempo di ritardo 0 - 3 s per evitare l'attivazione su piccole irregolarità

Applicazione
La testa di misura GLOSSMASTER 507-60° ONLINE è installata sulla linea di produzione direttamente dopo l'unità di essiccazione UV. La misura della lucentezza controlla la quantità di rivestimento applicata; il superamento dei valori impostati attiva un allarme esterno. La misura ONLINE della lucentezza è l'ultimo controllo prima dell'imballaggio e palletizzazione.

Vantaggi dell'apparecchiatura

• La misurazione continua in linea elimina la necessità di prelievi singoli e prove di laboratorio.
• Riduce i costi evitando lotti difettosi, spreco di materiali e possibili rilavorazioni.

Esempio di applicazione – galvanizzazione
Apparecchiatura

• GLOSSMASTER ONLINE 507-60° (versione base), comprensivo di:
  • testa di misura 60°, distanza di misura 10 mm, incl. sensore per la scansione della superficie
• Unità di alimentazione e visualizzazione con pannello HMI touch
• Distanziale per mantenere la distanza di misura
• Uscita analogica (opzionale)

Applicazione
In una linea di galvanizzazione il GLOSSMASTER monitora l'esito del processo di decapaggio delle lamiere di zinco (es. per grondaie), permettendo di regolare il tempo di decapaggio. Una misurazione del colore ONLINE può essere eseguita nella stessa sequenza per monitorare la composizione e la concentrazione del bagno di decapaggio.

Vantaggi dell'apparecchiatura

• Il processo di decapaggio è regolato in base ai valori di lucentezza e di colore standard.
• Elimina misurazioni puntuali lunghe e costose grazie al controllo continuo in linea.
• Risparmia materiali e costi di rilavorazione e previene scarti tramite la rilevazione precoce delle deviazioni.

Caratteristiche speciali delle misure di lucentezza ONLINE

• Misurazione della lucentezza senza contatto e continua durante produzione, rivestimento o finitura per il controllo qualità in-process
• Calibrazione automatica disponibile come opzione
• Segnale di allarme al superamento delle tolleranze min./max. previste
• Scelta delle geometrie di misura: 20° o 60°

Contenuto della fornitura

• GLOSSMASTER ONLINE 507-60° (versione base)
• LED 5000 K
• Unità di alimentazione e visualizzazione con pannello HMI touch

Norme

• EN ISO 2813
• DIN 67 530
• ISO 7668
• ASTM D 523

Specifiche tecniche

• Modello: GLOSSMASTER ONLINE 507
• Numero ordine: 01990131
• Geometrie di misura: 20° e 60° (scelta; due angoli opzionali, separati o combinati)
• Testa di misura: 60° (versione base), distanza di misura 10 mm
• Sensore: incluso per la scansione della superficie
• Adattatore di montaggio: incluso
• Unità di alimentazione e visualizzazione: con pannello HMI touch
• Ingresso di riferimento: per valori min./max. di lucentezza e visualizzazione della media
• Allarme: segnalazione luminosa in caso di superamento dei limiti
• Ritardo di attivazione: regolabile 0–3 s per evitare falsi allarmi
• Calibrazione automatica: disponibile come opzione
• Uscite: uscita analogica opzionale per integrazione in impianto
• Sorgente LED: 5000 K (inclusa)
• Uso previsto: misurazione ONLINE senza contatto e continua in linee di produzione (es. dopo essiccazione UV, decapaggio)
• Norme applicabili: EN ISO 2813; DIN 67 530; ISO 7668; ASTM D 523
