Separatore di metalli

magneticodi processoper cantiere di costruzione

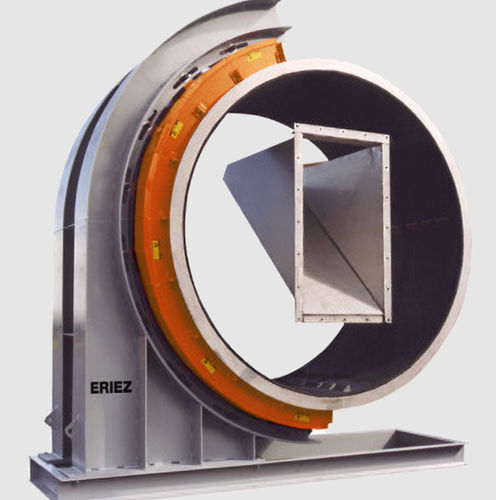

Eriez è stata pioniera nelle tecniche di separazione magnetica per migliorare l'efficienza del circuito di macinazione negli impianti di lavorazione dei minerali. Il sistema di magneti Trunnion si avvita direttamente alla flangia di scarico del mulino a sfere per fornire una raccolta magnetica continua dei frammenti di sfere di macinazione. Un circuito magnetico permanente raccoglie i frammenti delle sfere di macinazione e li scarica in una tramoggia di raccolta. I frammenti di sfere di macinazione che escono dai mulini a sfere causano un'estrema usura delle apparecchiature di lavorazione a valle. Questi frammenti di sfere, circolando in un circuito di macinazione, causano un'usura eccessiva di pozzetti, pompe, idrocicloni e tubazioni di collegamento. I frammenti di sfere contribuiscono in misura minima al processo di macinazione, pur consumando energia. Caratteristiche: Circuito magnetico permanente progettato per fornire le massime prestazioni Nessun consumo di energia La struttura robusta garantisce una lunga durata Manutenzione minima Processo continuo "senza operatore Principio di funzionamento Il sistema è composto dal trommelo cieco, dal settore magnetico, dalla struttura di supporto e dalla tramoggia di scarico. Il trommelo cieco è una corta estensione che si avvita direttamente alla flangia di scarico del mulino a sfere. La funzione del trommelo cieco è quella di trasportare il materiale di scarico del mulino attraverso il campo magnetico. Il trommelo cieco è fabbricato in acciaio inossidabile ed è dotato di un rivestimento antiusura resistente all'abrasione. Il settore magnetico è composto da magneti permanenti e ha un arco di circa 200 gradi. Questo arco magnetico è montato su un piedistallo di supporto in acciaio ed è posizionato intorno al trommelo cieco. I magneti permanenti sono racchiusi in contenitori di acciaio inossidabile e incorporano una barra posteriore in acciaio per sostenere e proiettare il campo magnetico.
